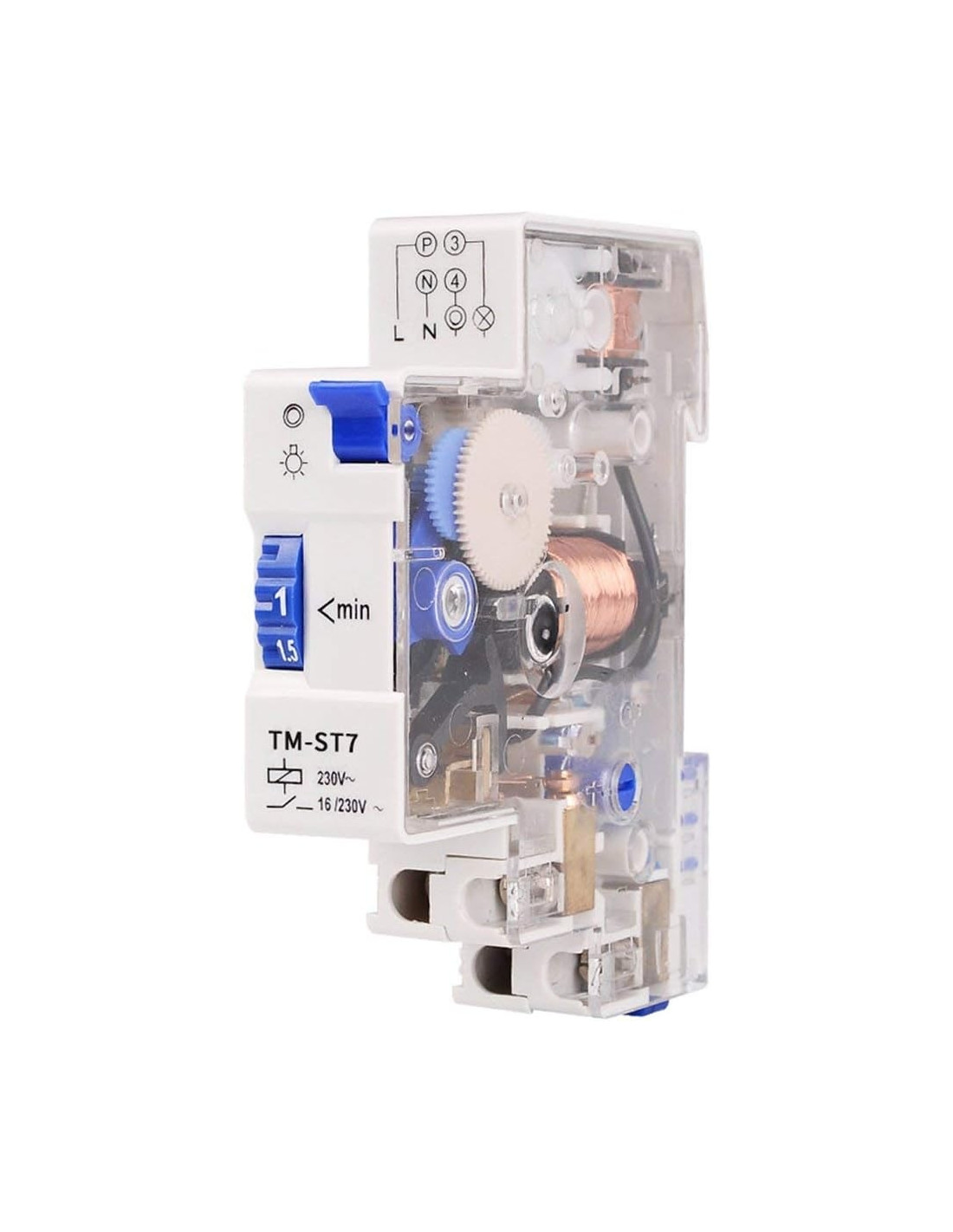

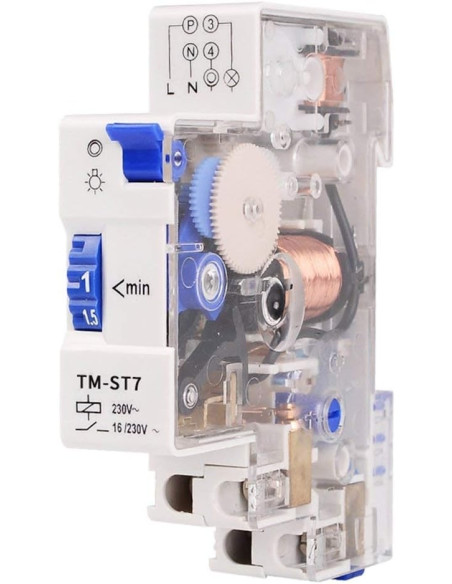

Temporizator mecanic SINOTIMER TM-ST7

Mechanical Time Delay Relay – 220 V AC, 1-7 Minute

1. Identificare produs

Brand: SINOTIMER

Model: TM-ST7

Tip: Temporizator mecanic pentru comutare lumini

Timp de întârziere: 1-7 minute (reglabil)

Tensiune de alimentare: 220 V AC

Lățime pe șină: 18 mm

Montaj: pe șină DIN

Aplicații: controlul luminilor stradale, scări de bloc, iluminare exterioară sau interioară cu temporizare

2. Descriere generală

Temporizatorul mecanic SINOTIMER TM-ST7 este un releu de temporizare destinat controlului automat al circuitelor electrice pe bază de timp. Dispozitivul permite comutarea sarcinii după un interval predeterminat de la 1 până la 7 minute, oferind o soluție simplă și robustă pentru aplicații precum iluminatul stradal, iluminatul de scară sau alte instalații unde este necesară o întârziere la decuplare după alimentare.

Datorită construcției sale compacte și mecanice, acest temporizator nu necesită configurări electronice complexe și poate fi utilizat ca alternativă la timer-ele electronice în aplicații unde funcționarea simplă și fiabilă este prioritară.

Temporizatorul integrează un mecanism de timp reglabil, contacte de comutare fiabile și este montat pe șină DIN standard, adaptându-se ușor în tablouri electrice.

3. Afișaj și elemente frontale

Temporizatorul nu este prevăzut cu afișaj digital, ci cu un mecanism de reglaj analogic al duratei operării, accesibil printr-un element rotativ de pe panoul frontal.

Reglajul se face prin rotirea butonului de ajustare pentru selectarea duratei dorite între 1 și 7 minute.

De asemenea, pe partea frontală sunt prezente elemente de identificare a stării de funcționare și simboluri pentru intervalul de timp.

4. Butoane de comandă și configurare

Temporizatorul mecanic este echipat cu:

• un buton rotativ de reglare a duratei de întârziere (de la 1 la 7 minute)

Nu există meniuri electronice sau butoane digitale pentru setări; funcționarea se realizează exclusiv prin ajustarea mecanică a timerului.

5. Borne și conexiuni electrice

Temporizatorul este prevăzut cu borne de intrare și ieșire pentru conectarea alimentării și a sarcinii.

Conexiunile electrice se fac prin terminalele de pe partea inferioară a modulului, cu următoarele roluri:

• Alimentare 220 V AC – terminalele dedicate pentru fază și nul care alimentază temporizatorul

• Contact de comutare – terminalele pentru conectarea circuitului controlat de temporizator, care se deschid/închid în funcție de timpul setat

Ordinea exactă a bornelor este inscripționată pe carcasă și/sau pe silueta circuitului de pe panoul frontal.

6. Funcții de protecție și operare

Temporizatorul SINOTIMER TM-ST7 nu oferă funcții de protecție electrică avansată, ci se concentrează pe funcția de temporizare:

Funcție principală: comutarea întârziată a circuitului electric în funcție de timpul setat

Timp de întârziere: reglabil între 1 și 7 minute, prin ajustare mecanică

După alimentare, temporizatorul lansează cronometrarea și, la expirarea intervalului selectat, comută ieșirea conform setării.

Acest tip de temporizator nu include protecții de supratensiune, subtensiune sau supracurent.

7. Parametri de temporizare și funcționare

Interval de timp reglat: 1 până la 7 minute

Tensiune de alimentare: 220 V AC

Tip control: mecanic (prin element rotativ)

Clasă de precizie a timpului: conform standardelor pentru dispozitive mecanice de temporizare

8. Montaj

Temporizatorul este proiectat pentru montaj pe șină DIN de 35 mm, oferind integrare ușoară în tablouri electrice modulare.

Carcasa este compactă, cu lățime de 18 mm, ceea ce permite economisirea spațiului în tablouri aglomerate.

Fixarea pe șină DIN asigură stabilitate și acces facil pentru conectare.

9. Domenii de utilizare

Controlul automat al iluminatului de scară în clădiri de locuințe
Controlul iluminatului stradal cu temporizare
Temporizarea circuitelor de iluminat exterior sau interior
Aplicații electrice unde este necesară o întârziere fixed după aplicarea tensiunii

10. Observații importante

Temporizatorul nu este proiectat pentru protecții electrice sau suprasarcini; nu înlocuiește un dispozitiv de protecție la supracurent sau scurtcircuit.

Pentru siguranță, se recomandă utilizarea în combinație cu protecții corespunzătoare în tabloul electric.

Funcționarea este mecanică și depinde de calibrul intern; pentru aplicații critice de temporizare sau unde se cer intervale exacte foarte strânse, poate fi necesar un timer electronic.
