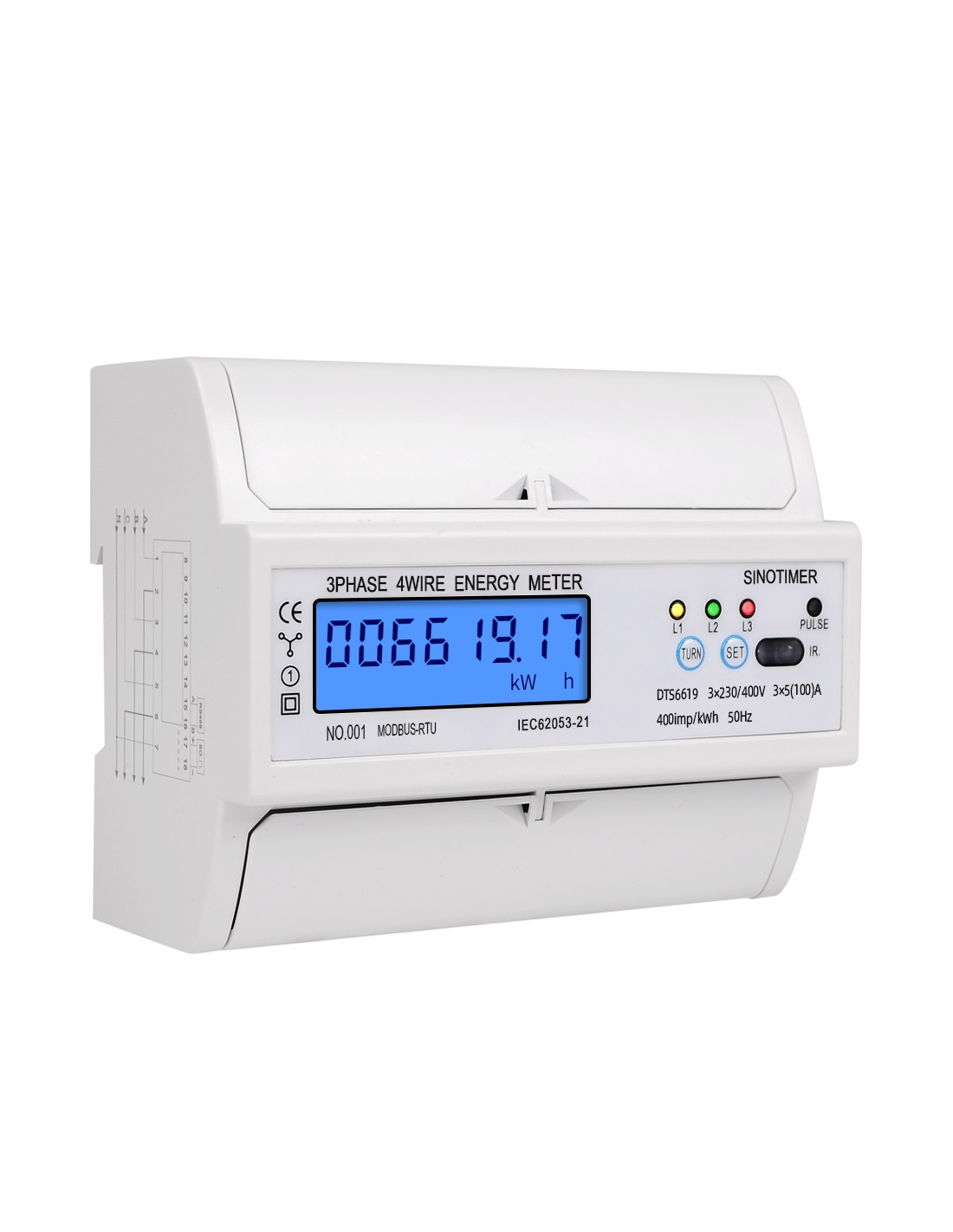

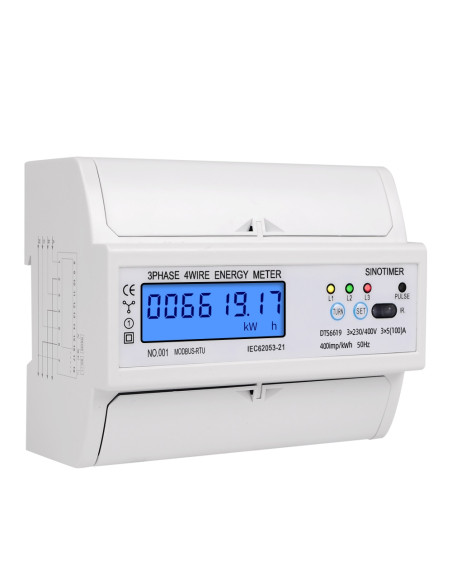

Contor de energie trifazat, Sinotimer, DIN RS485 kWh consum de putere, voltmetru curent, monitor modbus RTU 380V 400V

1. Identificarea produsului

• Denumire produs: Contor trifazat de energie electrică

• Model: Sinotimer DTS6619-017

• Tip: Contor electronic trifazat montat pe șină DIN, cu comunicație RS485 (Modbus RTU)

2. Specificații tehnice

• Tensiune nominală: 3 × 230 V / 400 V AC, 50 Hz

• Curent maxim: 100 A

• Protocol de comunicare: RS485 cu protocol Modbus RTU

• Frecvența impulsurilor: 400 impulsuri per kWh

• Instalare: Pe șină DIN de 35 mm

• Afișaj: Ecran LCD multifuncțional (backlight)

3. Parametri măsurați (pe modelul multifuncțional)

• Energie activă (kWh)

• Energie reactivă (kVArh)

• Pentru fiecare fază:

  • Tensiune

  • Curent

  • Putere

  • Factor de putere

• Frecvență (automat)

4. Funcționalități

• Măsurare consum în energie activă și reactivă

• Monitorizare parametri electrice pe fiecare fază (tensiune, curent, putere, factor de putere)

• Comunicare seriă RS485 folosind Modbus RTU — permite integrarea în sisteme de monitorizare automate (SCADA, EMS etc.)

• Afișare digitală clară pe LCD, cu iluminare de fundal

• Iluminare cu LED care indică versiunea pulsului (semnale sonore pentru activitate)

• Puls de ieșire (400 imp/kWh) — util pentru conectarea la contoare externi sau sisteme de înregistrare suplimentară

5. Domenii de utilizare

• Monitorizarea consumului de energie în instalații trifazate (rezidențială avansată, comercială, industrială)

• Sisteme de management al energiei (EMS)

• Automatizări și SCADA în tablouri electrice

• Aplicații unde este necesară măsurarea parametrilor de fază și transmiterea datelor prin RS485

6. Instalare și conectare

1. Montaj fizic:
   Montați contorul pe șina DIN de 35 mm, într-un tablou adecvat.

2. Conexiuni electrice:

   • Fiecare fază (L1, L2, L3) și N trebuie conectate la bornele corespunzătoare.

   • Respectați schema de conectare indicată (fie în manualul fizic, fie pe eticheta produsului).

3. RS485:

   • Conexiune la bornele A/B (sau D+/D–) pentru bus RS485.

   • Configurați protocol Modbus RTU (adresă, baud rate, paritate etc.) conform sistemului central.

4. Precauții de montaj:

   • Lucrați numai cu alimentarea întreruptă.

   • Folosiți cabluri și siguranțe dimensionate corespunzător.

   • Apelați la personal calificat pentru conexiuni și punere în funcțiune.

7. Instrucțiuni de funcționare

• Afișajul LCD: parcurge display-ul pentru a vizualiza energia (activă/reactivă), parametrii fiecărei faze, factorul de putere, frecvența.

• RS485 Modbus: transmite date în timp real sau la intervale prestabilite către echipamente centralizate.

• Ieșire impuls: conectată la un contor secundar sau la un sistem de logare a energie; LED-ul se va aprinde/pulsează la fiecare impuls.

8. Date de mediu și construcție (informații tipice)

• Temperatură de funcționare: de obicei -20 °C … +55 °C

• Umiditate admisă: până la ~75 % RH

• Material carcasă: plastic rezistent, cu grad de protecție interior/tablouri (ex. IP20)

• Clasă de precizie: standard tipic ≈ 1.0

9. Observații generale

• Asigurați compatibilitatea software cu protocolul Modbus RTU.

• Verificați periodic conexiunile electrice și pinout-ul RS485.

• Pentru aplicații ce necesită precizie ridicată, consultați specificațiile exacte ale produsului sau cerințe suplimentare (ex. certificare metrologică).
