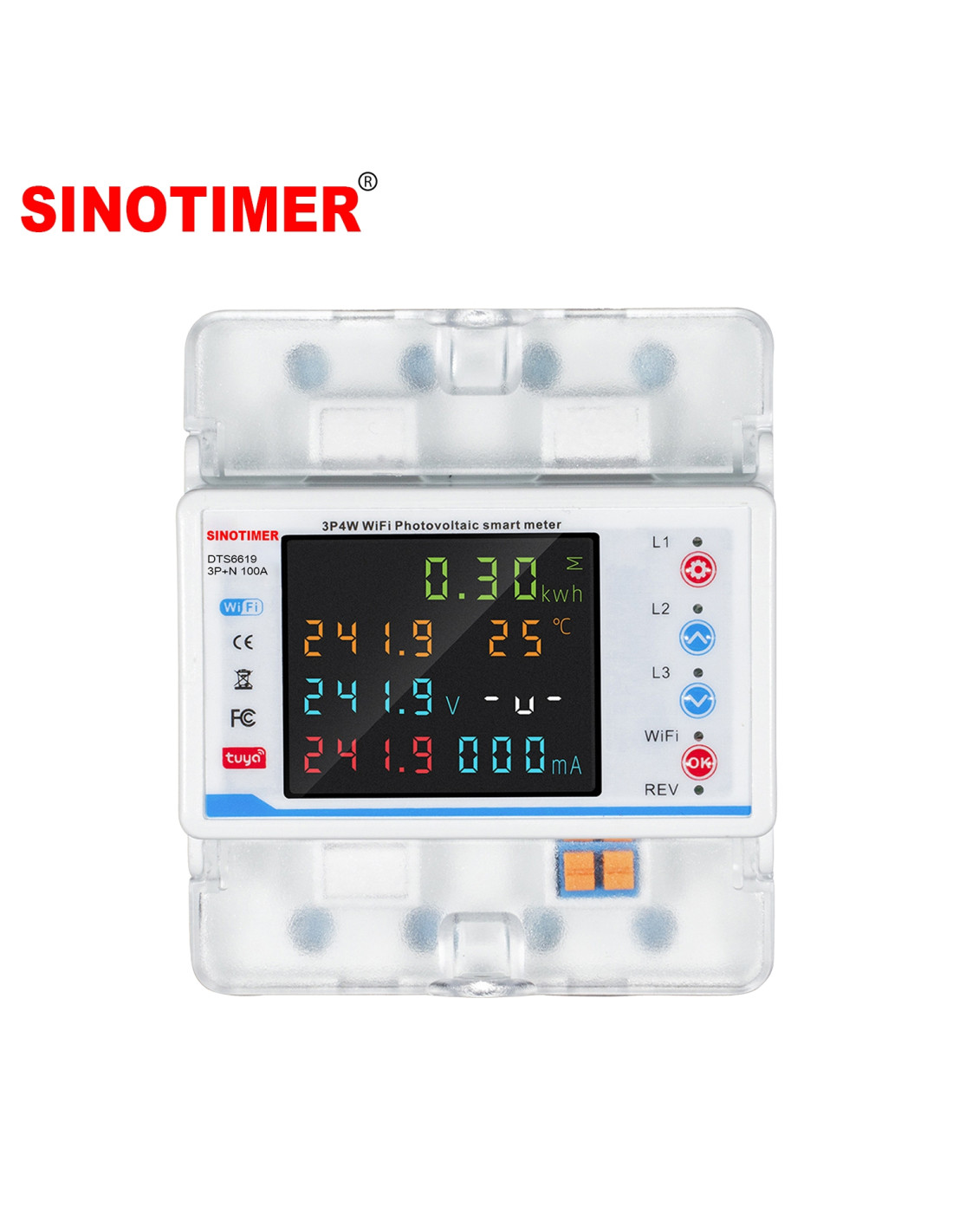

Contor de energie smart WIFI, Sinotimer, bidirectional, trifazic 3P+N, pentru panouri fotovoltaice 100A

1. Identificare produs

• Denumire: Contor de energie smart WiFi, bidirecțional, trifazic 3P+N

• Model: DTS6619-3PN

• Destinație: Măsurare și protecție în instalații electrice trifazice, cu funcție specială pentru panouri fotovoltaice (bidirecțional: măsoară atât energia consumată, cât și energia livrată în rețea)

2. Funcționalități și caracteristici

• Monitorizare în timp real a producției și consumului de energie electrică

• Conectivitate WiFi, control și monitorizare via aplicațiile Tuya sau Smart Life

• Protecții integrate și reglabilie, incluzând:

  • Supratensiune (pragul reglabil intre 120 V și 300 V)

  • Subtensiune (pragul reglabil intre 80 V și 210 V)

  • Supracurent (reglabil între 1 A și 100 A)

  • Sensibilitate curent de scurgere la pământ (10 mA – 99 mA)

  • Protecție la temperatură (reglaj între 10 °C și 85 °C)

• Contorizare bidirecțională, utilă pentru instalații fotovoltaice – afișează energia consumată și cea produsă

• Afișare în aplicație, inclusiv cantitatea totală de energie consumată

• Clasă de protecție mecanică: IP20

3. Specificații tehnice

4. Domenii de utilizare

• Monitorizarea și controlul instalațiilor fotovoltaice trifazice

• Măsurarea energiei în ambele direcții: consum și injectare în rețea

• Protecție electrică pentru locuințe, birouri, facilități cu panouri solare

• Integrare cu sistem Smart Home pentru monitorizare energetică detaliată

5. Schema de conectare (tipică):

   REȚEA TRIFAZICĂ         CONTOR Sinotimer DTS6619-3PN           CIRCUIT PROTEJAT / INVERTER
          L1 in ──► Terminal L1-IN                     L1-OUT ──► Faza 1
          L2 in ──► Terminal L2-IN                     L2-OUT ──► Faza 2
          L3 in ──► Terminal L3-IN                     L3-OUT ──► Faza 3
          N in  ──► Terminal N-IN                      N-OUT ──► Nul

• L1, L2, L3 se conectează la rețea (intrare).

• N se conectează la nulul rețelei.

• Ieşirile L1-OUT, L2-OUT, L3-OUT, N-OUT merg către consumatori (inclusiv invertor/consumatori din instalația fotovoltaică).

• Conexiunile trebuie realizate conform marcajelor clare de pe dispozitiv.

6. Funcționare și indicatori

• Contorul afișează consumul propriu și producția electrică în aplicație mobilă.

• Întrerupe alimentarea automată în cazul depășirii pragurilor setate (curent, tensiune, temperatură, scurgeri).

• Aplicatia permite vizualizarea instantanee și istoric al parametrilor electrici și energetici.

7. Observații utile

• Pentru instalare, deconectează rețeaua înainte de montare.

• Montaj pe șină DIN (dacă modelul permite), cu cabluri dimensionate pentru până la 100 A.

• După montaj, configurează pragurile de protecție conform nevoilor specifice.

• Verifică conexiunile periodic și asigură-te că device-ul are recepție WiFi bună.

• Bidirecționalitatea este esențială pentru monitorizare corectă a producției fotovoltaice.
