DOCUMENTATIE TEHNICA PRODUS

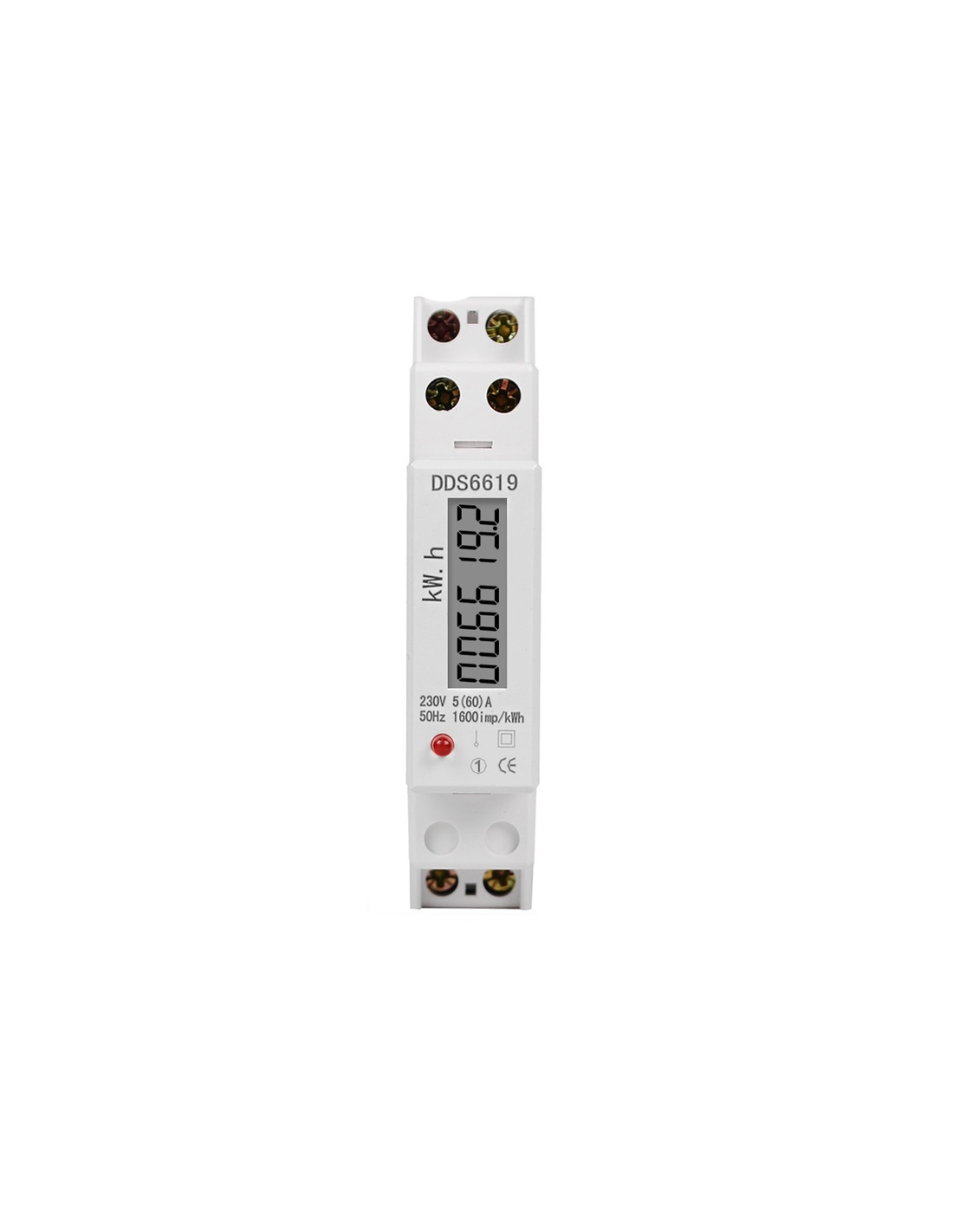

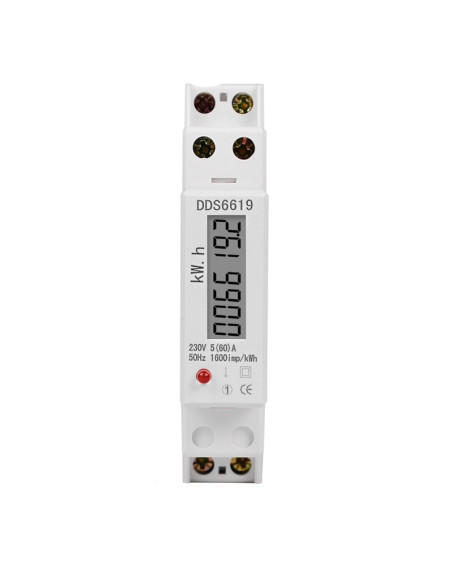

Contor monofazat de energie electrica

SINOTIMER DDS6619-002-60A

1. IDENTIFICARE PRODUS

Denumire produs:
Contor monofazat de energie electrica digital

Producator: SINOTIMER
Model: DDS6619-002
Curent nominal: 5 A
Curent maxim: 60 A
Tensiune nominala: 230 V AC
Frecventa: 50 Hz
Tip afisaj: LED digital
Montaj: Sina DIN 35 mm

Tip masurare: Energie activa (kWh)
Numar faze: Monofazat (1 faza, 2 fire)

2. DESCRIERE GENERALA

Contorul monofazat SINOTIMER DDS6619-002-30A este un dispozitiv electronic destinat masurarii consumului de energie electrica activa in instalatii monofazate de joasa tensiune. Este proiectat pentru montaj in tablouri electrice rezidentiale sau industriale si permite citirea clara a consumului total de energie in kWh prin intermediul unui afisaj LED.

Dispozitivul este echipat cu iesire de impuls optocuplata, fiind compatibil cu sisteme externe de monitorizare sau automatizare.

3. SPECIFICATII TEHNICE

Tensiune de alimentare: 230 V AC
Frecventa nominala: 50 Hz
Curent nominal (Ib): 5 A
Curent maxim (Imax): 60 A
Clasa de precizie: Clasa 1.0
Tip afisaj: LED digital (kWh)
Consum propriu: redus
Montaj: sina DIN 35 mm
Iesire impuls: optocuplata
Constanta impuls: aproximativ 1600 impulsuri/kWh
Dimensiuni aproximative: 116 x 18 x 59 mm
Greutate aproximativa: 120 g

4. PRINCIPIU DE FUNCTIONARE

Contorul masoara energia electrica activa consumata de sarcina conectata, integrand puterea in timp. Valoarea totala a energiei consumate este afisata in kilowatt-ora (kWh). Iesirea de impuls genereaza semnale proportionale cu energia consumata, utile pentru sisteme externe de inregistrare sau control.

5. SCHEMA DE CONECTARE (DESCRIERE)

Alimentarea contorului se face prin conectarea fazei si a conductorului neutru:

• L IN – intrare faza

• N IN – intrare neutru

Iesirea de impuls este realizata prin doua borne separate:

• PULS +

• PULS -

Aceasta iesire este izolata galvanic prin optocuplor.

ATENTIE: Conectarea trebuie realizata exclusiv de personal autorizat.

6. MOD DE MONTARE

• Se monteaza pe sina DIN de 35 mm in tabloul electric

• Se fixeaza ferm pentru a evita vibratiile

• Se conecteaza conform schemei electrice

• Dupa alimentare, afisajul LED va incepe sa indice consumul acumulat

7. IESIRE DE IMPULS

Iesirea de impuls permite:

• Monitorizarea consumului prin sisteme externe

• Integrarea cu PLC-uri sau sisteme de automatizare

• Inregistrarea datelor de consum in timp real

Iesirea NU este Modbus, RS485 sau WiFi. Este exclusiv iesire de impuls optocuplata.

8. DOMENII DE UTILIZARE

• Instalatii electrice rezidentiale

• Tablouri electrice industriale

• Monitorizare consum circuite dedicate

• Automatizari si sisteme BMS

• Aplicatii comerciale si administrative

9. RECOMANDARI

• Nu se recomanda utilizarea pe circuite cu curent mai mare de 60 A

• Pentru curenti mai mari, se va utiliza un contor cu domeniu extins

• Nu este destinat masurarii oficiale pentru facturare de catre furnizorul de energie
