Controller Smart cu Montaj pe șină, 16 canale, ESP32, KinCony E16P

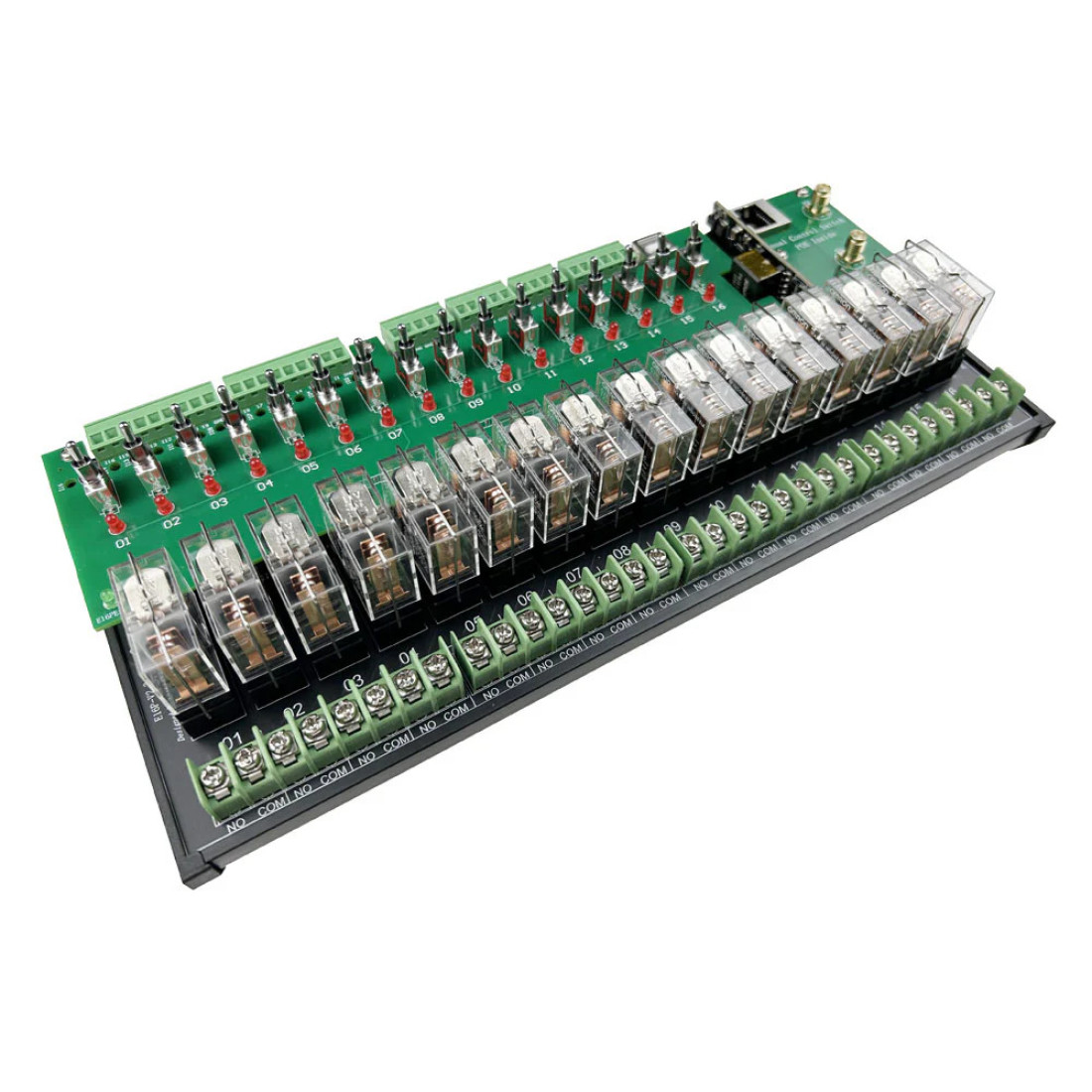

KinCony E16P este un modul de relee avansat, proiectat pentru automatizări industriale și rezidențiale, bazat pe microcontrolerul ESP32. Acesta oferă o soluție completă pentru controlul și monitorizarea echipamentelor electrice prin rețea Ethernet cu suport PoE (Power over Ethernet).

Caracteristici principale

• 16 canale de ieșire digitale: Echipate cu relee OMRON de 16A, ideale pentru controlul sarcinilor de putere medie și mare, precum iluminatul, motoarele sau alte echipamente electrice.

• 16 intrări digitale: Permit conectarea senzorilor sau a butoanelor pentru declanșarea acțiunilor automate.

• 4 intrări analogice: Compatibile cu senzori de tensiune, curent sau alți parametri analogici pentru monitorizare precisă.

• Conectivitate extinsă:

  • Ethernet cu PoE: Alimentare și comunicare printr-un singur cablu, simplificând instalarea.

  • RS485: Comunicare fiabilă pe distanțe mari, suportând protocolul Modbus.

• Compatibilitate software:

  • ESPHome: Integrare ușoară cu Home Assistant pentru automatizări personalizate.

  • Tasmota: Firmware alternativ pentru control avansat și flexibilitate sporită.

  • Arduino IDE / MicroPython / ESP-IDF: Suport pentru dezvoltatori și personalizare profundă.

  • KCS firmware: Interfață web pentru configurare și control facil.

• Protocoluri suportate: HTTP, MQTT, TCP, RS485 Modbus, precum și aplicația Tuya (necesită licență).

• Design practic:

  • Montare pe șină DIN: Facilitând integrarea în tablouri electrice standard.

  • Buton de control manual pe PCB: Permite testarea și operarea directă fără software.

Aplicații recomandate

KinCony E16P este ideal pentru:

• Automatizarea locuințelor inteligente.

• Controlul echipamentelor industriale.

• Sisteme de irigații automatizate.

• Monitorizarea și controlul consumului energetic.

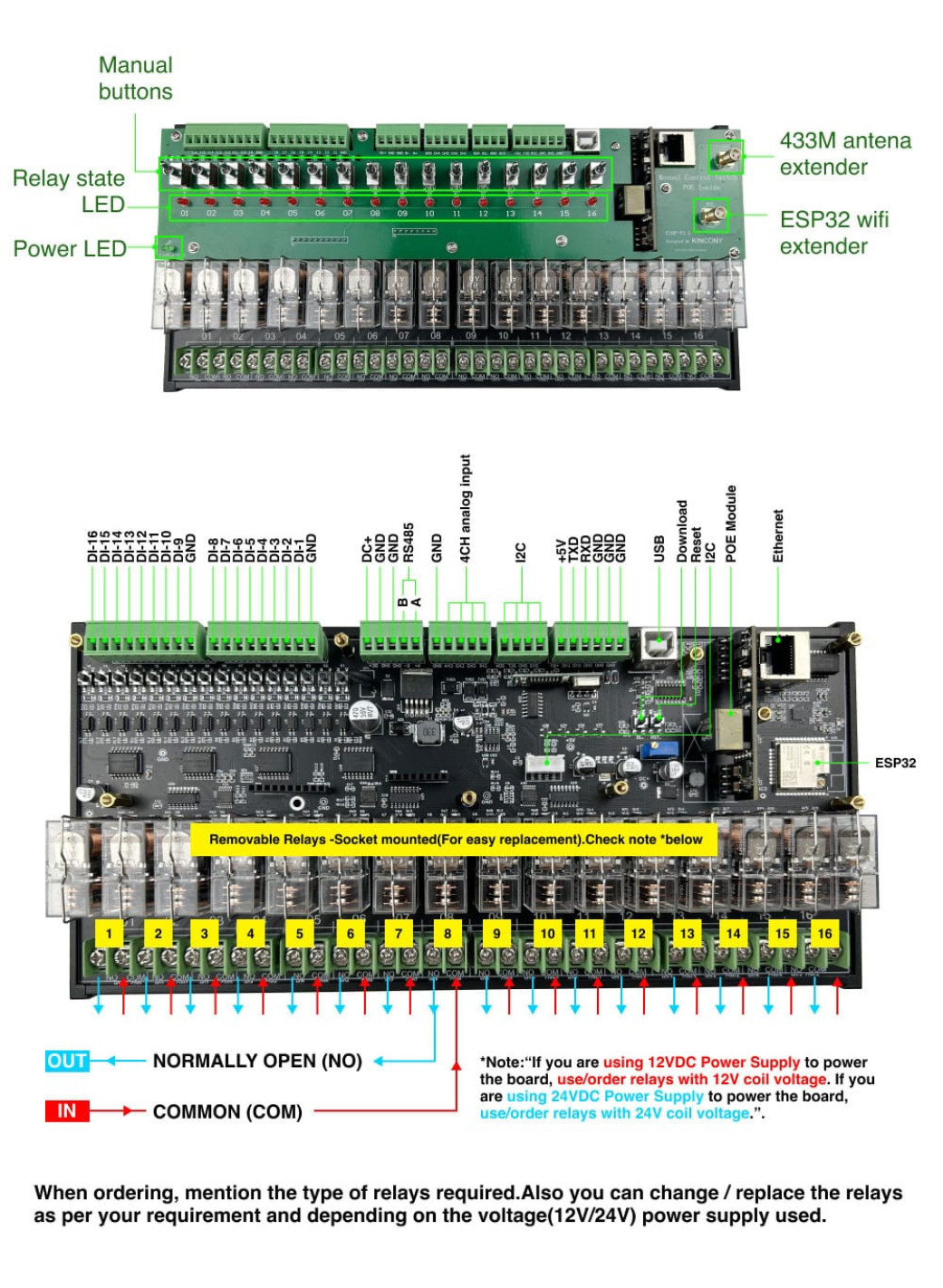

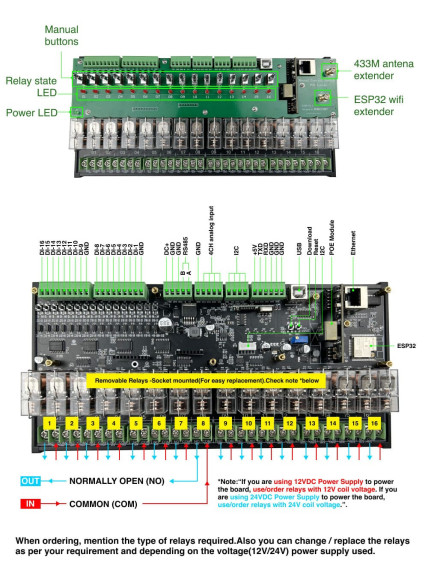

⚙️ Specificații hardware

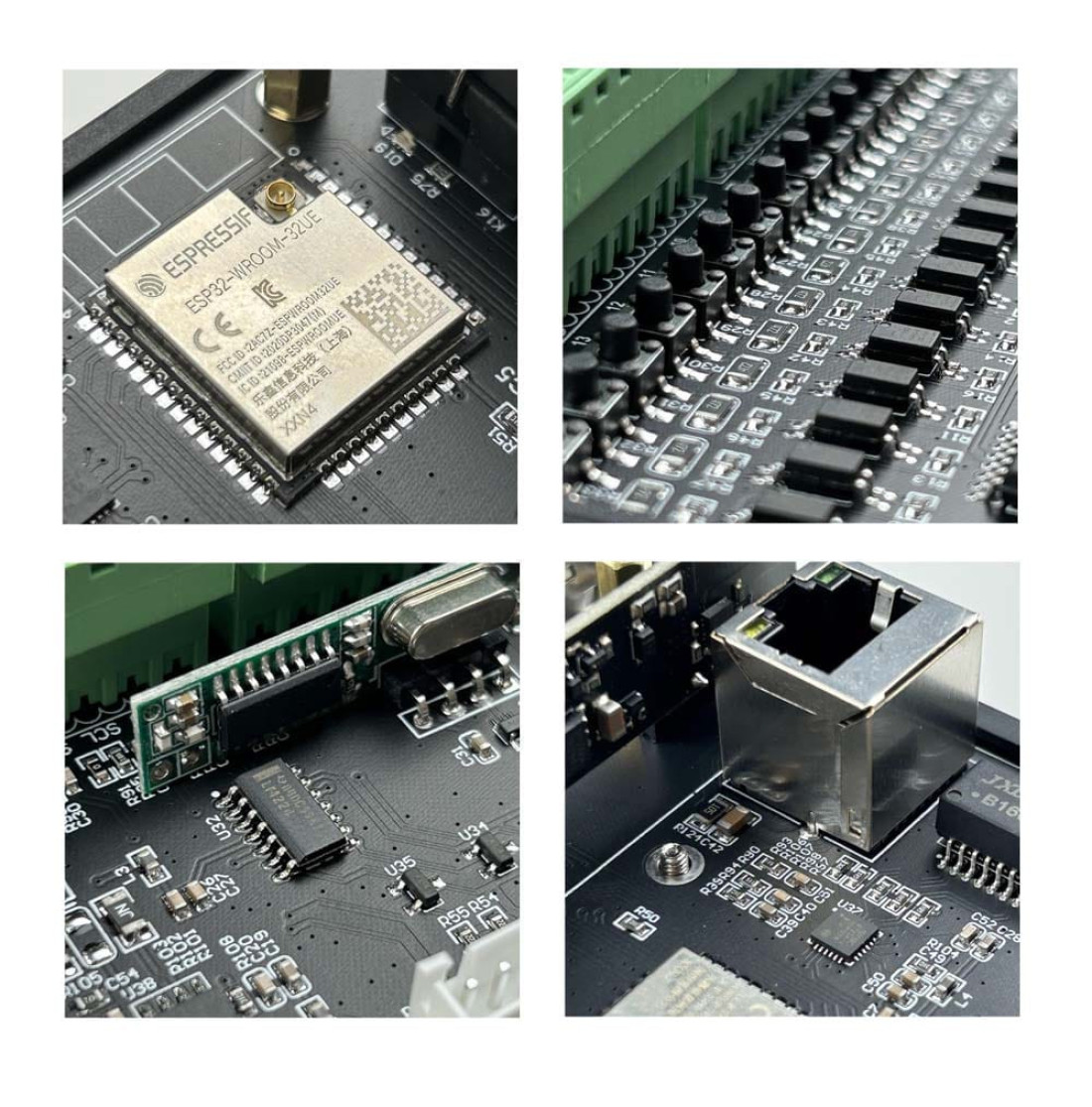

• Microcontroler: ESP32

• Ieșiri digitale: 16 canale cu relee OMRON de 16A (max. AC250V), potrivite pentru sarcini de putere medie și mare

• Intrări digitale: 16 canale, compatibile cu contacte uscate, permit conectarea senzorilor sau butoanelor

• Intrări analogice: 4 canale, pentru monitorizarea senzorilor de tensiune, curent sau alți parametri analogici

• Comunicare:

  • Ethernet: Interfață LAN bazată pe cipul LAN8270A

  • PoE (Power over Ethernet): Suportă module PoE DP5312 (12V, 2A) sau DP5324 (24V, 1A) pentru alimentare și comunicare printr-un singur cablu

  • RS485: Interfață fiabilă pe distanțe mari, implementată cu cipuri MAX13487EESA și 74LVC1G125

• Interfețe suplimentare:

  • I2C: Două conectori (intern și extern) pentru conectarea componentelor compatibile I2C, precum afișaje sau senzori

  • Serial (RX/TX): Conector multifuncțional pentru echipamente suplimentare, cum ar fi module GSM sau HMI

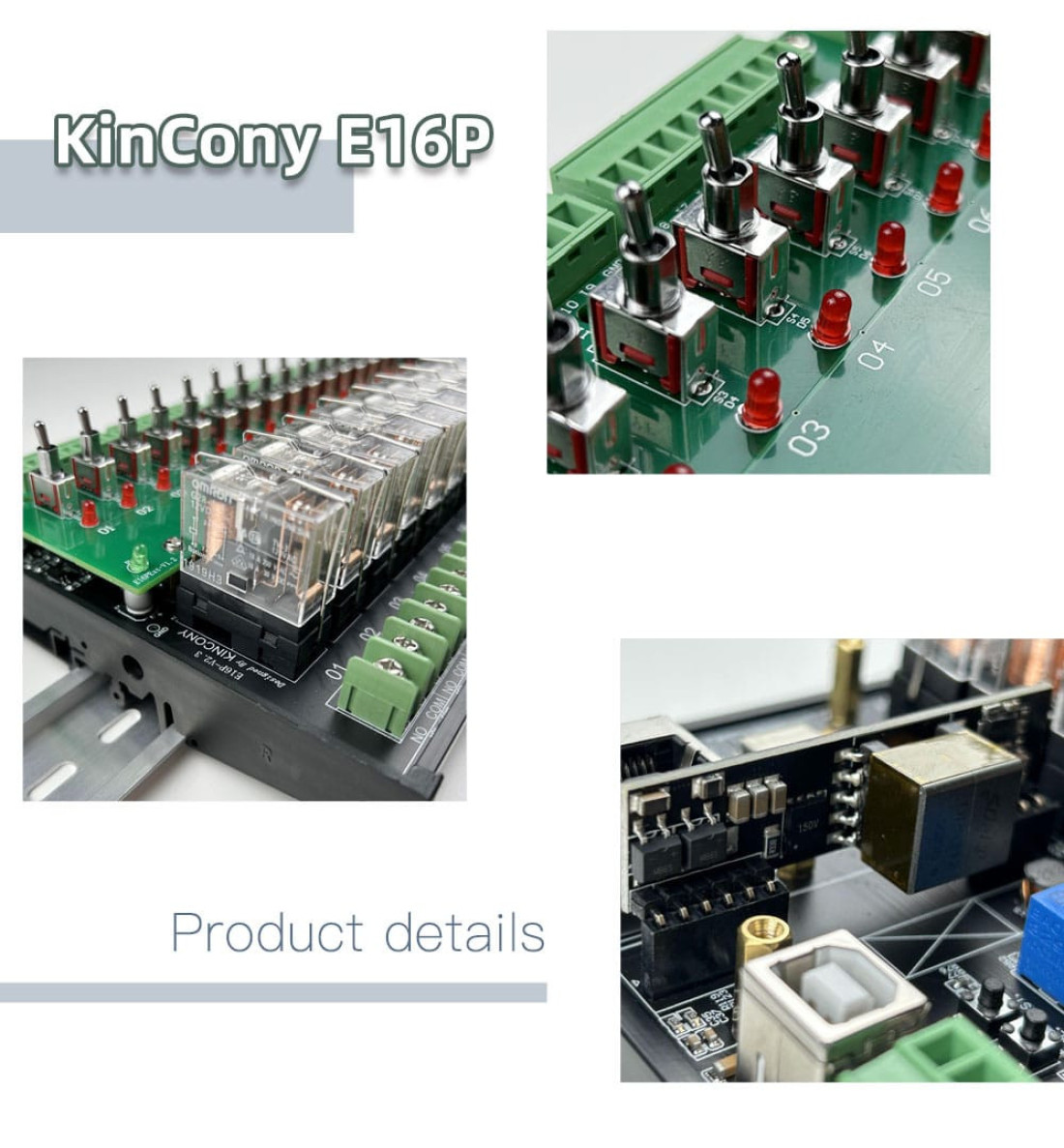

• Control manual: Butoane fizice pe PCB pentru testare și operare directă fără software

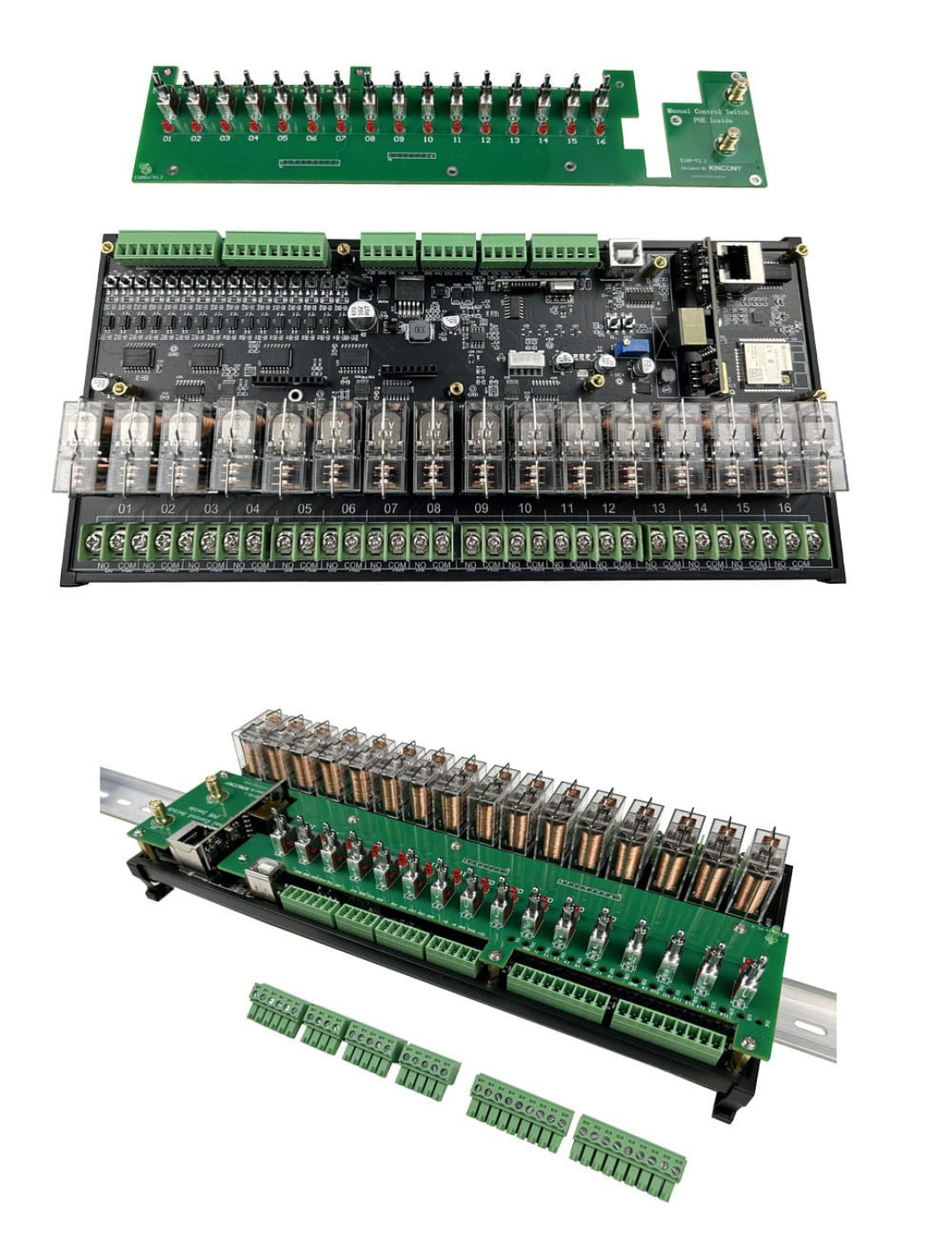

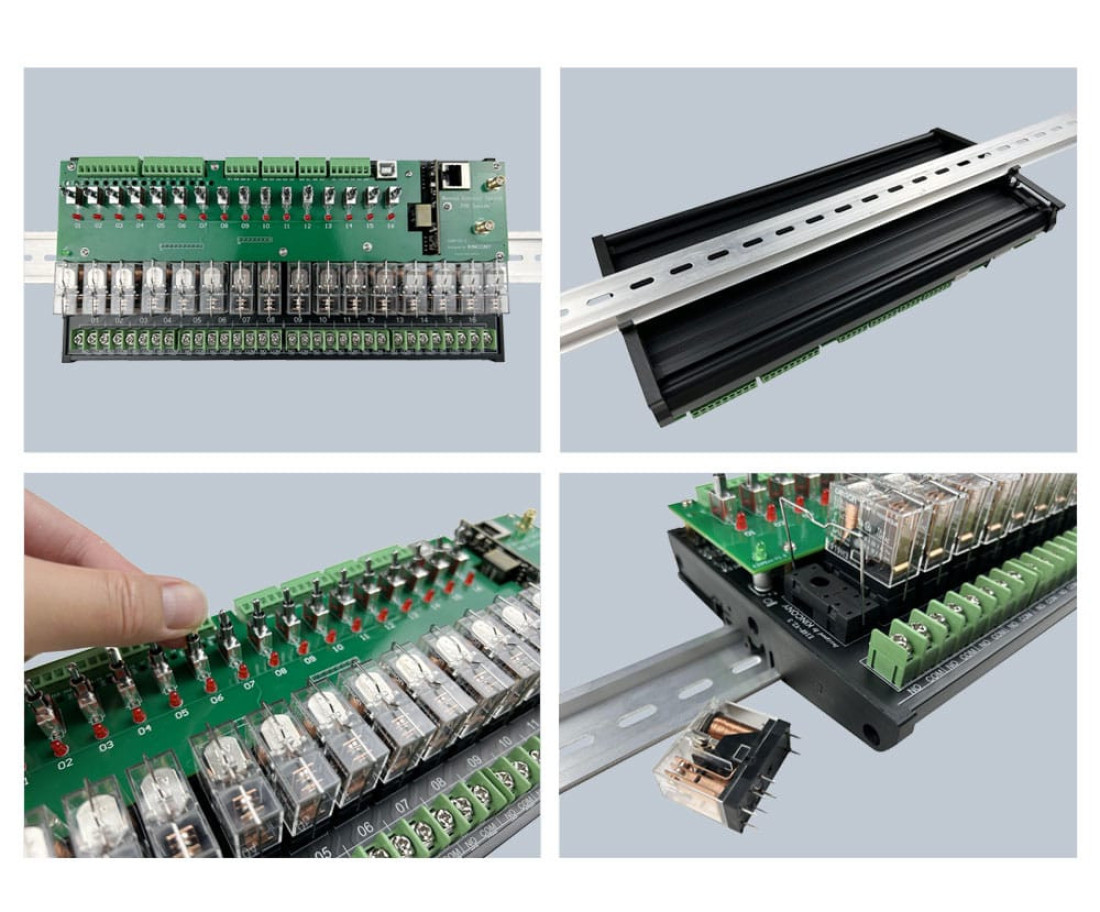

• Montare: Proiectat pentru montare pe șină DIN, facilitând integrarea în tablouri electrice standard

💻 Compatibilitate software

• Firmware-uri suportate:

  • ESPHome: Integrare ușoară cu Home Assistant pentru automatizări personalizate

  • Tasmota: Firmware alternativ pentru control avansat și flexibilitate sporită

  • KCS v2: Interfață web pentru configurare și control facil

  • Arduino IDE / MicroPython / ESP-IDF: Suport pentru dezvoltatori și personalizare profundă

• Protocoluri de comunicare: HTTP, MQTT, TCP, RS485 Modbus, precum și aplicația Tuya (necesită licență)
