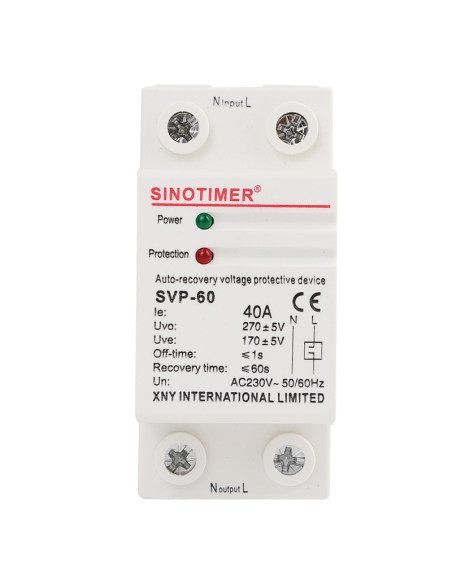

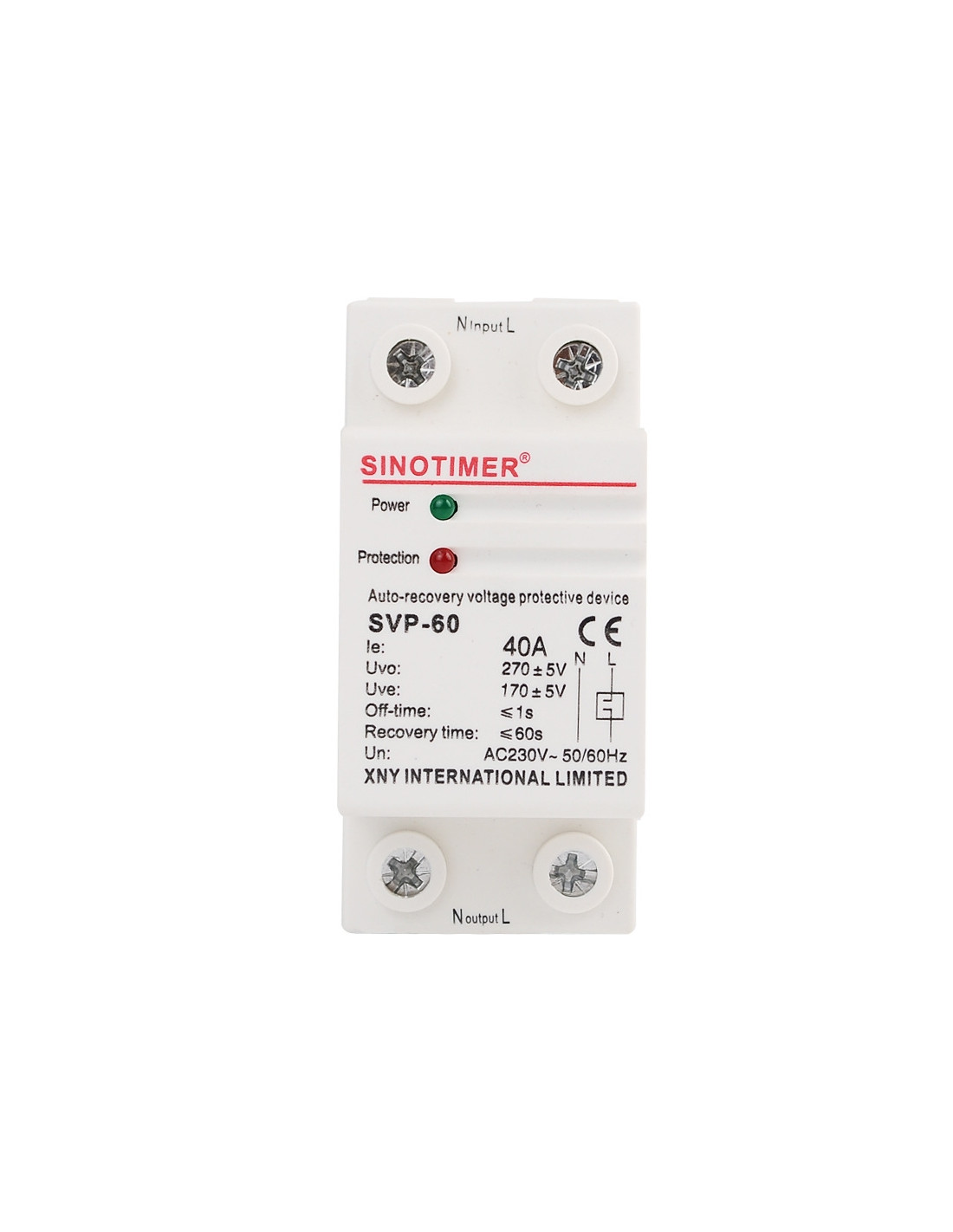

Documentatie tehnica – Sinotimer SVP-60

Descriere produs

Sinotimer SVP-60 este un dispozitiv automat de protectie la supratensiune si subtensiune, destinat instalatiilor electrice monofazate de 230V AC. Acesta monitorizeaza permanent tensiunea retelei si deconecteaza automat alimentarea atunci cand valorile depasesc limitele admise, reconectand circuitul dupa revenirea tensiunii la parametrii normali.

Este recomandat pentru protejarea aparatelor electrocasnice, echipamentelor electronice si instalatiilor electrice impotriva fluctuatiilor de tensiune.

Caracteristici principale

• Protectie la supratensiune
• Protectie la subtensiune
• Reconectare automata dupa stabilizarea tensiunii
• Indicator LED pentru alimentare
• Indicator LED pentru stare de protectie
• Montaj pe sina DIN 35 mm
• Functionare complet automata
• Dimensiuni compacte

Specificatii tehnice

• Marca: Sinotimer
• Model: SVP-60
• Tip produs: Protectie automata tensiune
• Curent nominal: 40A
• Tensiune nominala: 230V AC
• Frecventa: 50/60Hz
• Prag protectie supratensiune (Uvo): 270 ±5V
• Prag protectie subtensiune (Uve): 170 ±5V
• Timp de declansare: ≤1 secunda
• Timp de reconectare: ≤60 secunde
• Numar poli: 2P (Faza + Nul)
• Montaj: Sina DIN 35 mm
• Certificare: CE

Functionare

• Monitorizeaza permanent tensiunea retelei.
• Deconecteaza automat alimentarea in cazul unei supratensiuni sau subtensiuni.
• Dupa revenirea tensiunii in limite normale, reconecteaza automat circuitul dupa timpul de siguranta prestabilit.
• LED-ul verde indica functionarea normala, iar LED-ul rosu indica declansarea protectiei.

Aplicatii

• Locuinte
• Apartamente
• Birouri
• Magazine
• Tablouri electrice
• Protectia centralelor termice
• Protectia aerului conditionat
• Protectia frigiderelor si congelatoarelor
• Protectia echipamentelor electronice

Avantaje

• Protectie automata fara interventia utilizatorului
• Reconectare automata dupa stabilizarea tensiunii
• Reduce riscul defectarii aparatelor electrice
• Instalare rapida pe sina DIN
• Dimensiuni compacte
• Fiabilitate ridicata

Schema de conectare

• Intrarea (Input) se conecteaza la reteaua electrica (L si N).
• Iesirea (Output) se conecteaza catre consumatori.
• Se recomanda montarea dupa intrerupatorul automat principal (MCB), conform schemei de conectare furnizate de producator.

Pachetul contine

• 1 × Protectie automata Sinotimer SVP-60
• Manual de utilizare

Atentionari

• Produsul este destinat exclusiv retelelor monofazate 230V AC.
• Instalarea trebuie efectuata numai de catre un electrician autorizat.
• Respectati curentul maxim admis de 40A si schema de conectare recomandata de producator.
