Releu protectie trifazic Sinotimer STVP935A-K-125A, 125A, supratensiune, subtensiune, monitorizare V/A/kWh

Documentație tehnică

Model: STVP935A-K-125A
Brand: SINOTIMER
Tip produs: Protector inteligent pentru rețele trifazate, cu monitorizarea tensiunii, curentului și energiei electrice.

Funcționare

Sinotimer STVP935A-K-125A este destinat monitorizării și protecției instalațiilor electrice trifazate. Aparatul urmărește în timp real parametrii celor trei faze și poate întrerupe alimentarea atunci când tensiunea depășește limitele configurate.

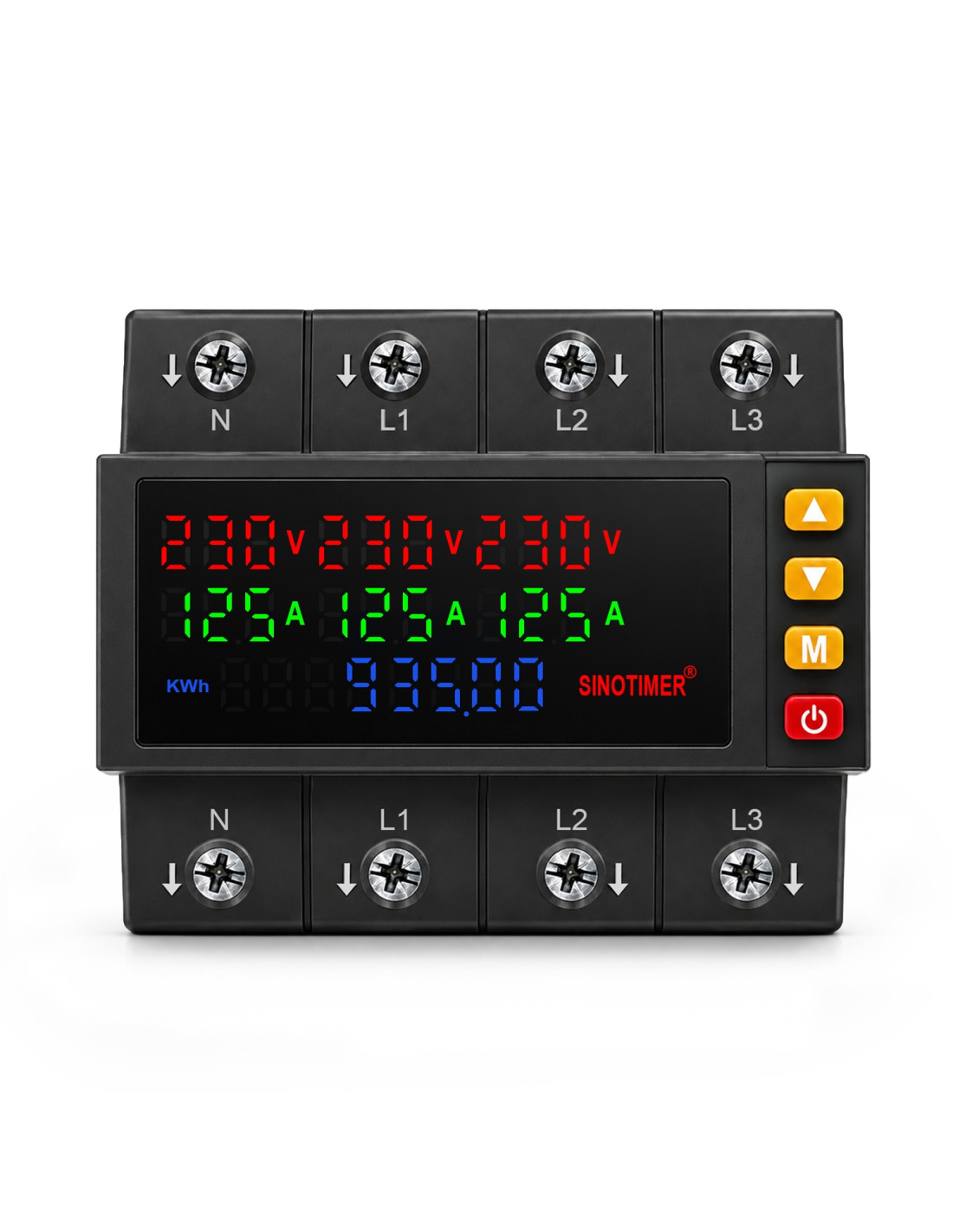

Afișajul permite vizualizarea simultană a 7 valori: 3 tensiuni de fază, 3 valori ale curentului și energia totală consumată în kWh.

Pragul de supratensiune este reglabil între 230 și 300 V, iar pragul de subtensiune între 140 și 210 V. După revenirea tensiunii în intervalul normal, dispozitivul poate reconecta automat sarcina după timpul de întârziere configurat, reglabil între 1 și 500 secunde.

Conectare

Dispozitivul utilizează patru conductoare: N – nul, L1 – faza 1, L2 – faza 2 și L3 – faza 3. Intrarea și ieșirea sunt realizate prin bornele dedicate N/L1/L2/L3, conform schemei inscripționate pe aparat.

Instalare și siguranță

Aparatul trebuie instalat într-un tablou electric, pe șină DIN, de către personal autorizat, cu alimentarea instalației întreruptă. Secțiunea conductoarelor și protecțiile din amonte trebuie dimensionate corespunzător curentului instalației și sarcinii conectate.

Important: funcția de protecție la supra/subtensiune nu înlocuiește protecțiile obligatorii ale instalației, precum întreruptorul automat pentru scurtcircuit/suprasarcină și protecția diferențială (RCD/RCBO), acolo unde acestea sunt necesare.
