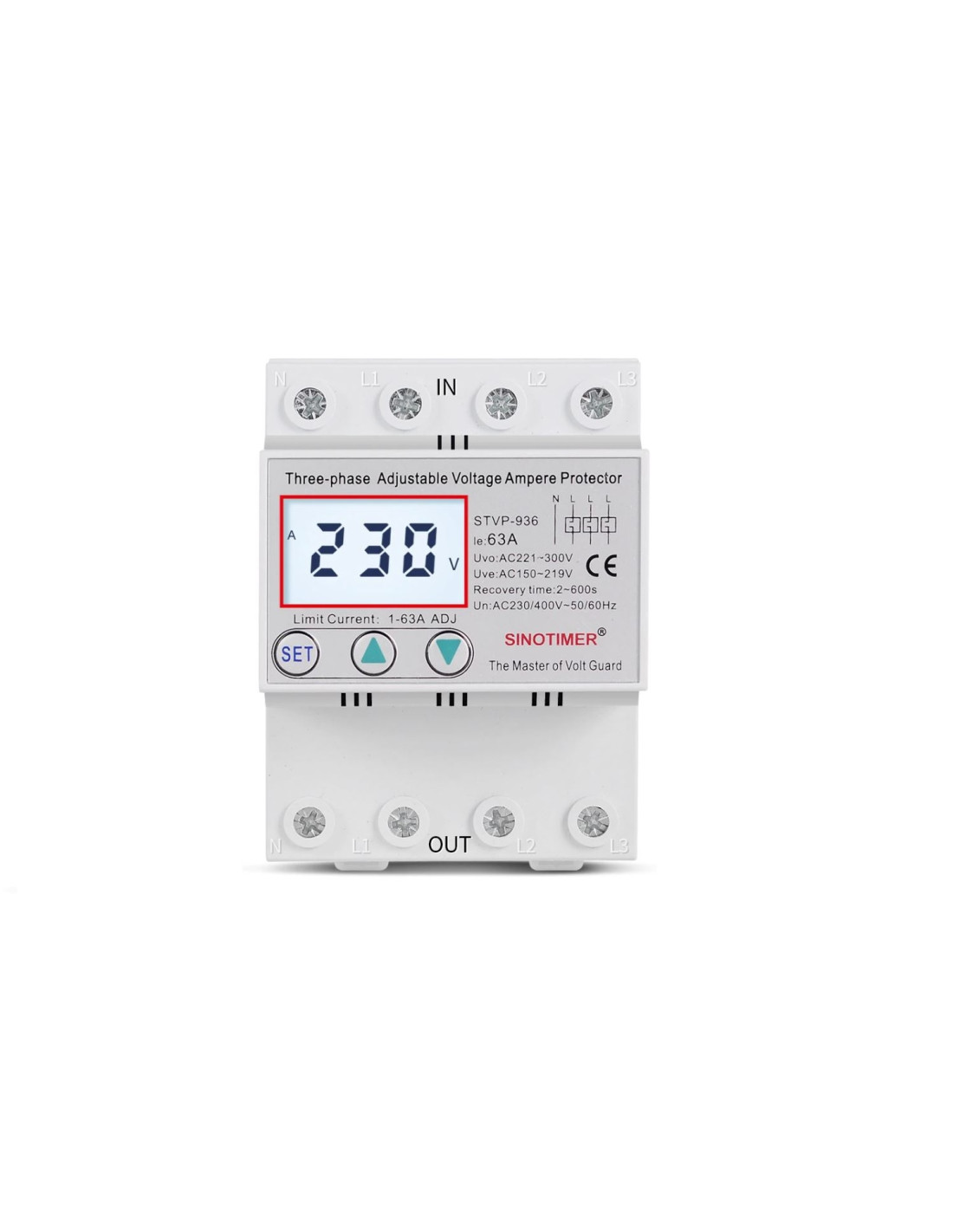

Releu trifazic – siguranță digitală de protecție tensiune
SINOTIMER STVP-936-63A (1–63 A, recuperare automată)

1. Identificare produs

Tip: Releu de protecție trifazic digital
Model: STVP-936-63A
Brand: SINOTIMER
Curent nominal: reglabil 1–63 A
Tensiune rețea: 3 × 230 V / 400 V AC
Frecvență: 50 / 60 Hz
Montaj: șină DIN
Afișaj: digital (tensiune și curent)
Funcție recuperare: automată

2. Descriere generală

Releul trifazic de protecție este un dispozitiv electronic destinat monitorizării și protejării rețelelor electrice trifazate. Acesta supraveghează permanent tensiunea și curentul pe fiecare fază și decuplează automat alimentarea în cazul apariției unor parametri anormali care pot afecta echipamentele conectate.

După revenirea tensiunilor și a curenților în limitele normale, releul reconectează automat circuitul, fără intervenție manuală.

3. Funcții de protecție

Protecție la supratensiune
Protecție la subtensiune
Protecție la supracurent
Protecție la lipsă fază
Protecție la dezechilibru între faze
Protecție la inversare secvență faze
Protecție la lipsa conductorului de nul
Afișare valori tensiune și curent pe fiecare fază
Recuperare automată după avarie

4. Principiu de funcționare

Releul măsoară continuu tensiunea și curentul fiecărei faze. Dacă una sau mai multe valori depășesc pragurile setate (supratensiune, subtensiune, supracurent sau dezechilibru), releul întrerupe alimentarea consumatorului.

După ce parametrii revin în intervalele normale și expiră timpul de întârziere setat, dispozitivul restabilește automat alimentarea.

5. Setări disponibile

Prag supratensiune reglabil
Prag subtensiune reglabil
Prag supracurent reglabil (1–63 A)
Timp de întârziere la declanșare
Timp de reconectare automată
Activare/dezactivare protecție secvență faze

Setările se realizează direct de pe panoul frontal, prin butoanele de control.

6. Conexiuni electrice

Conectare trifazată: L1, L2, L3 + N
Ieșire de comandă releu pentru decuplarea alimentării
Montaj în tablou electric pe șină DIN standard de 35 mm

Se recomandă utilizarea unui contactor de putere pentru sarcini mari și protecții suplimentare upstream (siguranțe automate sau disjunctor).

7. Parametri tehnici

Tensiune nominală: 3 × 230 V / 400 V AC
Curent de lucru: 1–63 A (reglabil)
Timp de reacție: rapid, sub 1 secundă
Temperatură de operare: aproximativ -20 °C … +60 °C
Consum propriu redus
Carcasă ignifugă pentru montaj în tablouri electrice

8. Domenii de utilizare

Panouri electrice trifazate
Motoare electrice trifazice
Pompe, compresoare, ventilatoare industriale
Sisteme HVAC
Instalații electrice rezidențiale și comerciale
Protecția echipamentelor sensibile la variații de tensiune

9. Observații importante

Dispozitivul nu înlocuiește protecția la scurtcircuit
Pentru sarcini inductive se recomandă contactor extern
Instalarea trebuie realizată de personal autorizat
