Priza cu protectie tensiune si curent Sinotimer SVP-102VA-EU, 16A, 230V, afisaj digital, alba

Documentație tehnică

Model: SVP-102VA-EU
Producător: SINOTIMER
Tip produs: Priză cu protecție reglabilă la tensiune și curent

1. Descriere generală

SINOTIMER SVP-102VA-EU este un dispozitiv de protecție care se conectează direct la o priză de alimentare și permite conectarea unui consumator electric prin priza integrată. Dispozitivul monitorizează tensiunea și curentul, iar în cazul depășirii limitelor de protecție configurate poate întrerupe alimentarea consumatorului.

După revenirea parametrilor în limitele admise, alimentarea poate fi restabilită automat, după timpul de recuperare setat. Afișajul digital permite urmărirea valorilor electrice și configurarea parametrilor de protecție.

2. Funcții principale

• Protecție la supratensiune.
• Protecție la subtensiune.
• Protecție la supracurent.
• Monitorizarea tensiunii și a curentului.
• Praguri de protecție reglabile.
• Timp de recuperare reglabil.
• Reconectare automată după revenirea parametrilor în limitele admise.
• Afișaj digital cu două zone.
• Conectare directă la priză, fără cablare suplimentară.

3. Caracteristici tehnice

Notă: Valorile de mai sus sunt cele indicate pe eticheta produsului și în materialele tehnice furnizate. Puterea maximă de 3680 W corespunde unei sarcini de 16 A la 230 V.

4. Afișaj și comenzi

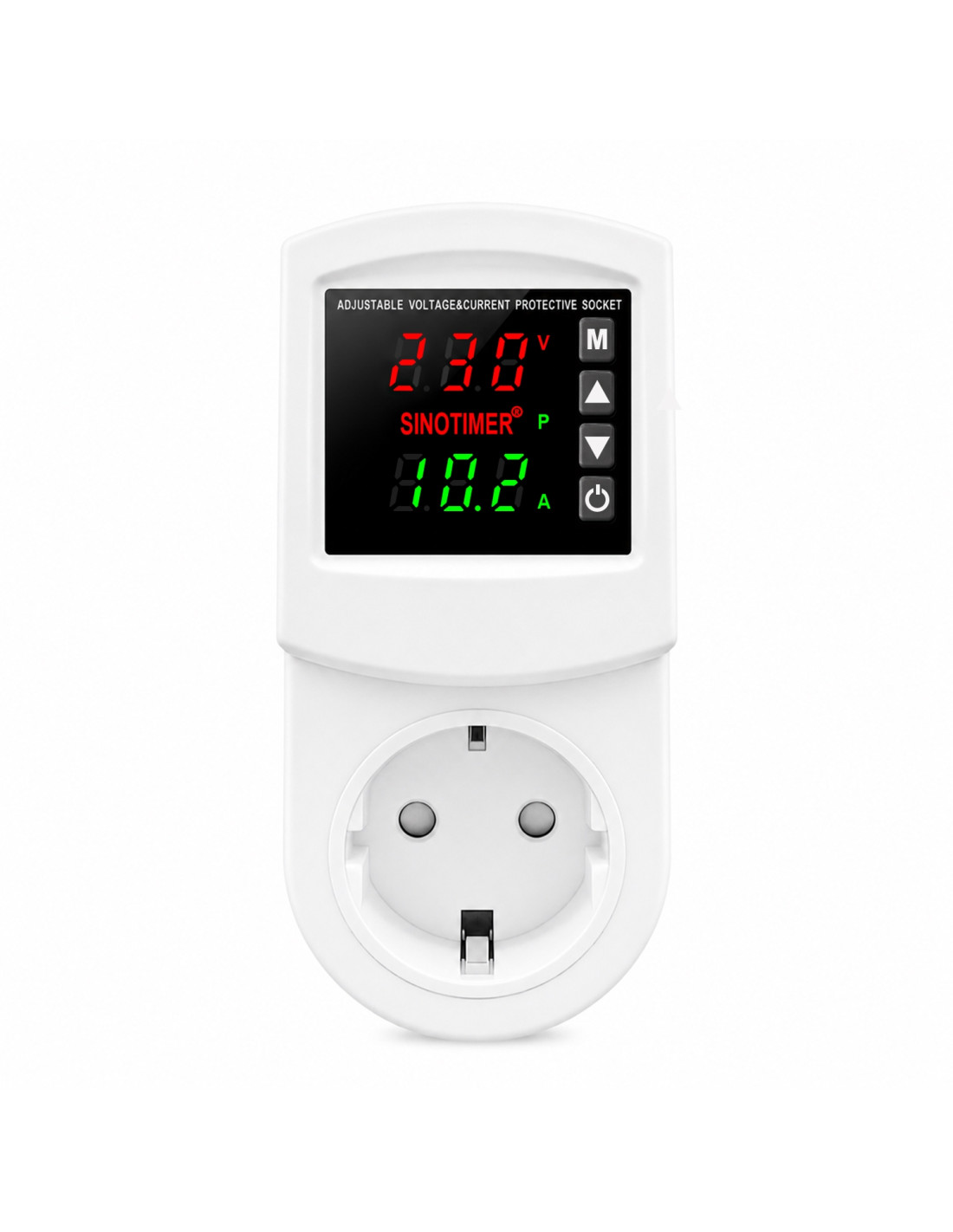

Panoul frontal este prevăzut cu două zone de afișare:

• Afișajul superior, roșu: indică tensiunea, în V.
• Afișajul inferior, verde: indică curentul, în A.
• Indicatorul P: indicator de stare al dispozitivului.
• Butonul M: accesarea meniului de configurare.
• Butoanele ▲ și ▼: modificarea valorilor din meniu.
• Butonul Power: comandă de pornire/oprire a ieșirii.

5. Mod de funcționare

Dispozitivul se introduce într-o priză compatibilă, iar consumatorul se conectează la priza frontală. În timpul funcționării, acesta monitorizează parametrii electrici.

Dacă tensiunea depășește pragul de supratensiune sau scade sub pragul de subtensiune configurat, dispozitivul poate întrerupe alimentarea. De asemenea, funcția de protecție la supracurent permite întreruperea alimentării atunci când curentul depășește limita configurată.

După revenirea parametrilor în limitele admise, dispozitivul poate reconecta alimentarea după expirarea timpului de recuperare setat.

6. Reglaje

Pragurile de supratensiune și subtensiune se configurează din meniul dispozitivului, utilizând butonul M și tastele ▲ / ▼.

Timpul de recuperare poate fi reglat în intervalul 1–500 secunde. Pentru protecția la supracurent, se utilizează limita disponibilă în meniul dispozitivului, fără a depăși curentul nominal de 16 A.

7. Utilizare

Produsul poate fi utilizat pentru alimentarea unor consumatori compatibili, precum televizoare, aparate electrocasnice, echipamente electronice și alte dispozitive alimentate la 230 V, cu respectarea curentului și puterii maxime admise.

8. Instrucțiuni de siguranță

Dispozitivul trebuie utilizat numai în prize și instalații electrice corespunzătoare, cu împământare funcțională. Nu se depășește curentul nominal de 16 A și nu se conectează consumatori care depășesc puterea maximă admisă.

Nu utilizați produsul dacă prezintă deteriorări, urme de supraîncălzire sau contacte slăbite. Nu îl expuneți la apă, umezeală excesivă ori temperaturi în afara condițiilor admise de producător.

Dispozitivul nu înlocuiește siguranțele automate, protecția diferențială sau protecția dedicată la supratensiuni tranzitorii din instalația electrică. Instalarea și verificarea instalației electrice trebuie efectuate de personal autorizat.

9. Observații

Valorile exacte ale pragului de supracurent, timpii de declanșare și secvența completă a meniului nu sunt specificate în imaginile furnizate. Acestea trebuie confirmate din manualul oficial al modelului SVP-102VA-EU înainte de publicarea unor instrucțiuni detaliate de programare.
