Releu protectie tensiune trifazic Sinotimer STVP-936V, 80A, 3P+N, 230/400V, supratensiune si subtensiune, PV

TENSIUNEA AFISATA PE FIECARE FAZA ESTE 380 V

SINOTIMER STVP-936V este un releu electronic de protecție pentru rețele trifazate 3P+N, proiectat pentru monitorizarea permanentă a tensiunii pe cele trei faze și deconectarea automată a alimentării atunci când tensiunea depășește limitele configurate.

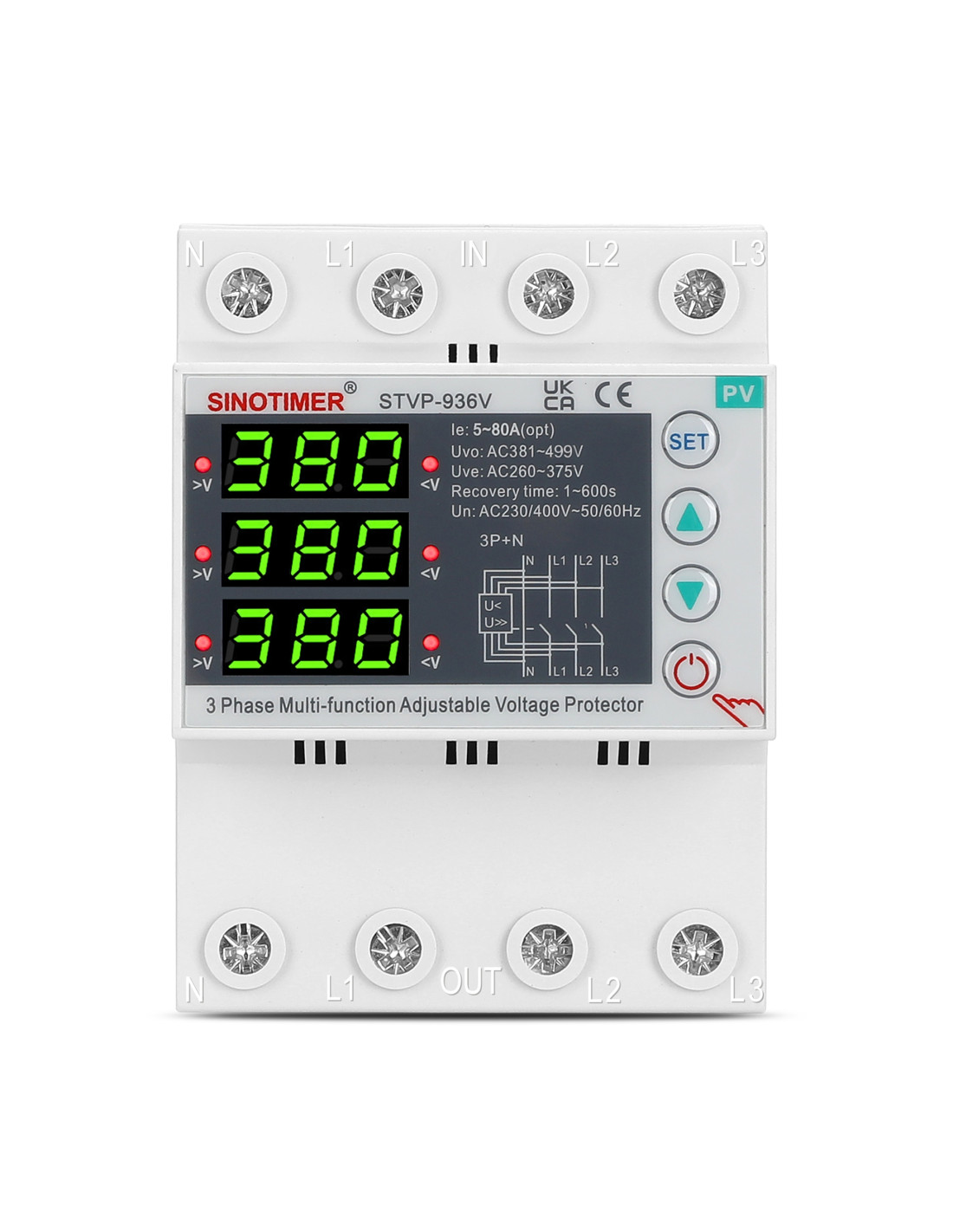

Dispozitivul dispune de trei afișaje digitale LED, câte unul pentru fiecare fază L1, L2 și L3, permițând verificarea rapidă și simultană a tensiunilor din rețea.

Pragurile de supratensiune și subtensiune sunt reglabile, iar după revenirea tensiunii în limite normale, STVP-936V poate reconecta automat consumatorii după timpul de revenire setat. Timpul de reconectare poate fi configurat între 1 și 600 secunde.

Varianta prezentată este de 80A, valoare marcată inclusiv pe carcasa produsului. Aparatul întrerupe N + L1 + L2 + L3, conform schemei imprimate frontal.

Este potrivit pentru protejarea instalațiilor electrice trifazate din locuințe, spații comerciale, ateliere și alte instalații alimentate la 230/400V. Marcajul PV indică orientarea acestei versiuni și către utilizarea în instalații cu sisteme fotovoltaice.

Montarea se realizează pe șină DIN de 35 mm, în tabloul electric.

Documentație tehnică

Funcționare

STVP-936V monitorizează simultan tensiunile rețelei trifazate. Dacă pe una dintre faze tensiunea depășește pragul superior configurat sau scade sub pragul inferior, releul comandă deconectarea alimentării pentru protejarea echipamentelor conectate.

După normalizarea tensiunii, dispozitivul așteaptă timpul de recuperare programat, între 1 și 600 secunde, după care reconectează automat circuitul.

Cele trei afișaje permit observarea simultană a valorilor pentru L1, L2 și L3, iar indicatoarele LED laterale semnalizează depășirea pragului superior >V sau scăderea sub pragul inferior <V.

Conectare

Conectarea se realizează conform marcajelor de pe aparat:

Intrare – partea superioară: N – L1 – L2 – L3
Ieșire – partea inferioară: N – L1 – L2 – L3

Aparatul este prevăzut cu 4 poli comutați, schema frontală indicând întreruperea simultană a celor trei faze și a neutrului.

Protecții oferite

STVP-936V asigură în principal protecție la supratensiune și subtensiune, cu praguri reglabile și reconectare automată. Nu trebuie confundat cu un întrerupător diferențial, AFDD sau cu o siguranță automată pentru protecție la scurtcircuit.

Important: dispozitivul trebuie utilizat împreună cu protecțiile corespunzătoare ale instalației electrice și trebuie instalat/configurat de personal autorizat.
