Releu protectie trifazic Sinotimer STVP-936VA, 80A, protectie tensiune si curent, afisaj digital, PV

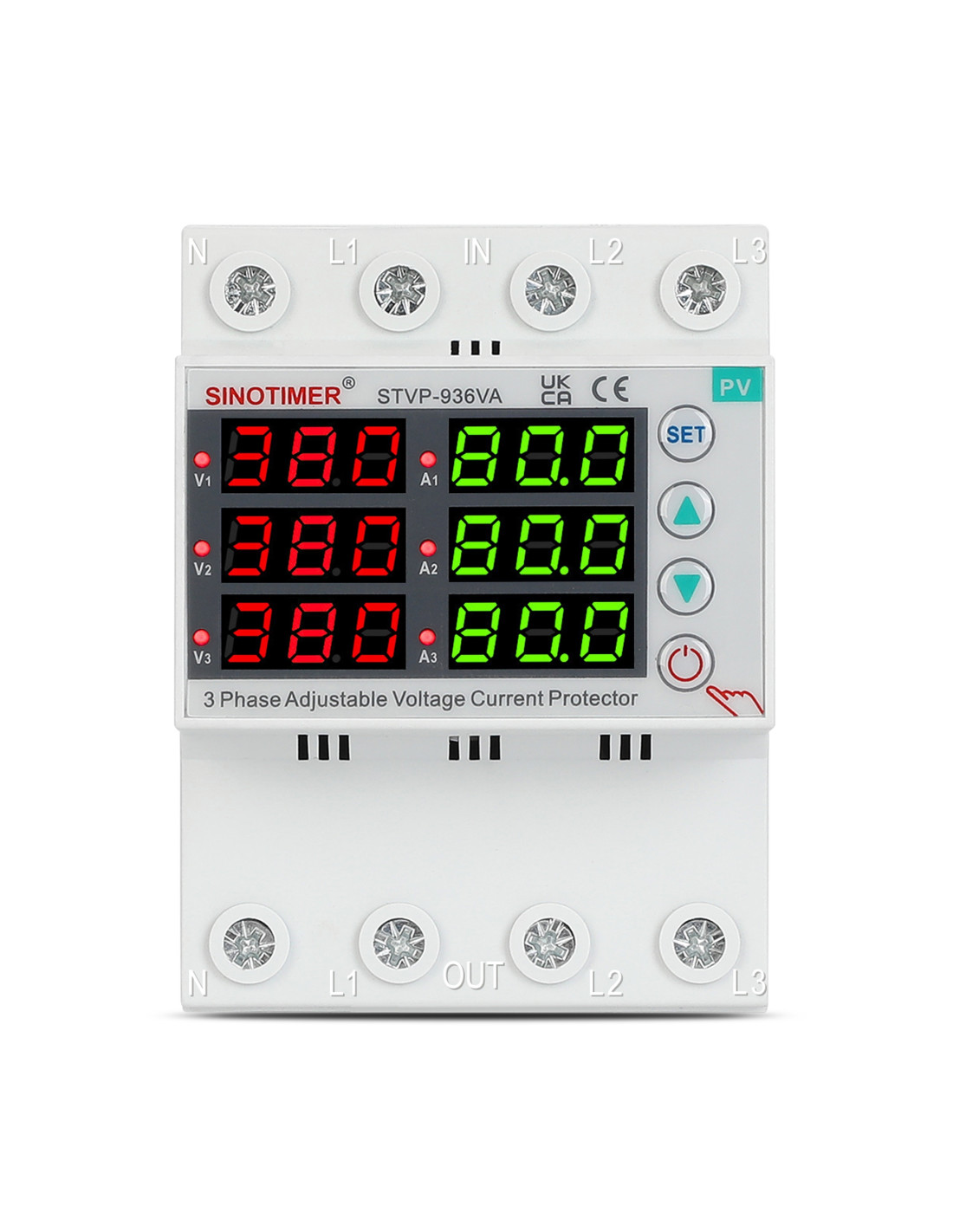

TENSIUNEA AFISATA PE FIECARE FAZA ESTE 380 V

Documentație tehnică

Model: SINOTIMER STVP-936VA
Tip produs: Releu trifazic reglabil pentru monitorizarea și protecția instalațiilor electrice, cu afișarea simultană a tensiunii și curentului pe fiecare fază.

Funcționare

STVP-936VA monitorizează simultan toate cele trei faze, afișând separat tensiunile V1, V2 și V3 și curenții A1, A2 și A3. În cazul depășirii limitelor de tensiune sau curent configurate, releul întrerupe alimentarea sarcinii pentru protejarea instalației.

După revenirea parametrilor în domeniul normal, dispozitivul permite reconectarea automată a alimentării, conform parametrilor setați.

Conectare

Intrare – borne superioare: N – L1 – L2 – L3
Ieșire – borne inferioare: N – L1 – L2 – L3

Este destinat unei instalații trifazate cu nul (3P+N). Ordinea și poziția bornelor trebuie respectate conform marcajelor de pe aparat.

Instalare și siguranță

Montajul se realizează în tabloul electric, pe șină DIN de 35 mm. Instalarea, dimensionarea conductoarelor și configurarea parametrilor de protecție trebuie efectuate de personal autorizat, în funcție de instalație și de sarcina conectată.

Notă: STVP-936VA este un dispozitiv de protecție la variații de tensiune și supracurent. Nu înlocuiește protecția diferențială (RCD/RCBO), protecția la arc electric (AFDD) sau protecția dedicată la scurtcircuit, dacă acestea sunt necesare în instalație.
