Releu protectie tensiune Sinotimer SVP-717, 40A, 5-in-1, supratensiune, subtensiune, supracurent, contor energie

Documentatie tehnica

Model: SINOTIMER SVP-717
Tip produs: Releu digital multifunctional de protectie si monitorizare pentru retele monofazate, montaj pe sina DIN.

Functii principale

SVP-717 combina intr-un singur aparat functiile de protectie si monitorizare a instalatiei electrice. Aparatul monitorizeaza permanent tensiunea, curentul, frecventa, puterea si energia consumata.

In cazul in care tensiunea depaseste limita maxima setata, scade sub limita minima setata sau curentul depaseste valoarea programata, releul intrerupe alimentarea sarcinii. Dupa revenirea parametrilor in limite normale, alimentarea poate fi restabilita automat dupa timpul de intarziere configurat.

Afisaj

Ecranul digital permite vizualizarea simultana a principalilor parametri:

• V – tensiunea retelei
• A – curentul consumat
• Hz – frecventa retelei
• W / kW – puterea instantanee
• kWh – energia electrica acumulata

Setarile se realizeaza cu butonul SET si butoanele ▲ / ▼. Butonul Power permite pornirea sau oprirea iesirii.

Conectare electrica

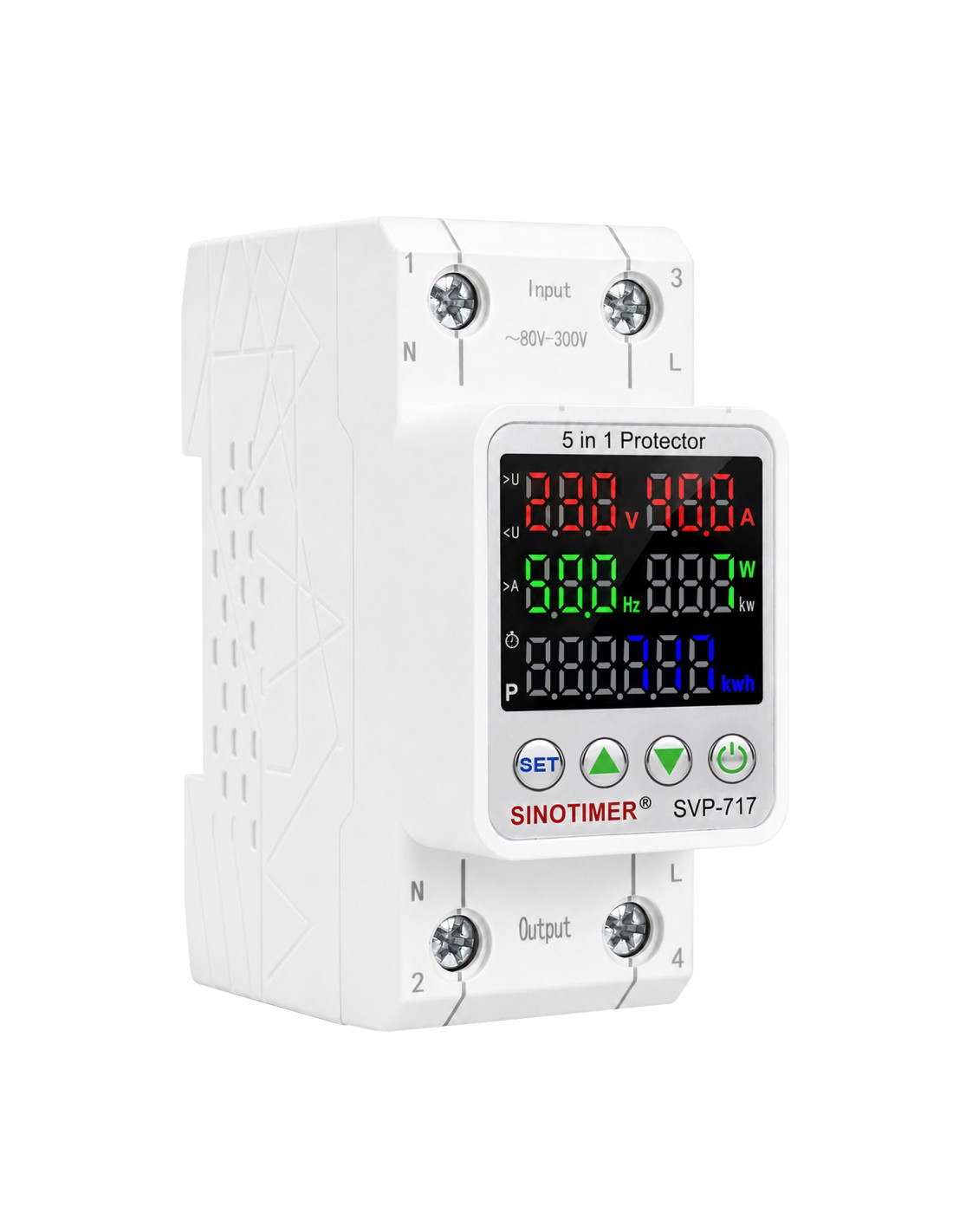

Conform marcajelor aparatului:

Intrare – partea superioara:

• Borna 1 – N: nul intrare
• Borna 3 – L: faza intrare

Iesire – partea inferioara:

• Borna 2 – N: nul iesire
• Borna 4 – L: faza iesire

Instalare si siguranta

Aparatul se monteaza in tabloul electric, pe sina DIN. Instalarea si conectarea trebuie realizate cu alimentarea electrica oprita si de catre personal autorizat, respectand marcajele L/N si Input/Output.

SVP-717 asigura protectie electronica la supratensiune, subtensiune si supracurent, dar nu inlocuieste intrerupatorul automat pentru protectia la scurtcircuit si nici protectia diferentiala (RCD/RCBO) atunci cand acestea sunt necesare in instalatie.
