Releu protectie tensiune Sinotimer SVP-717, 63A, 5-in-1, supratensiune, subtensiune, supracurent, contor energie

Documentatie tehnica

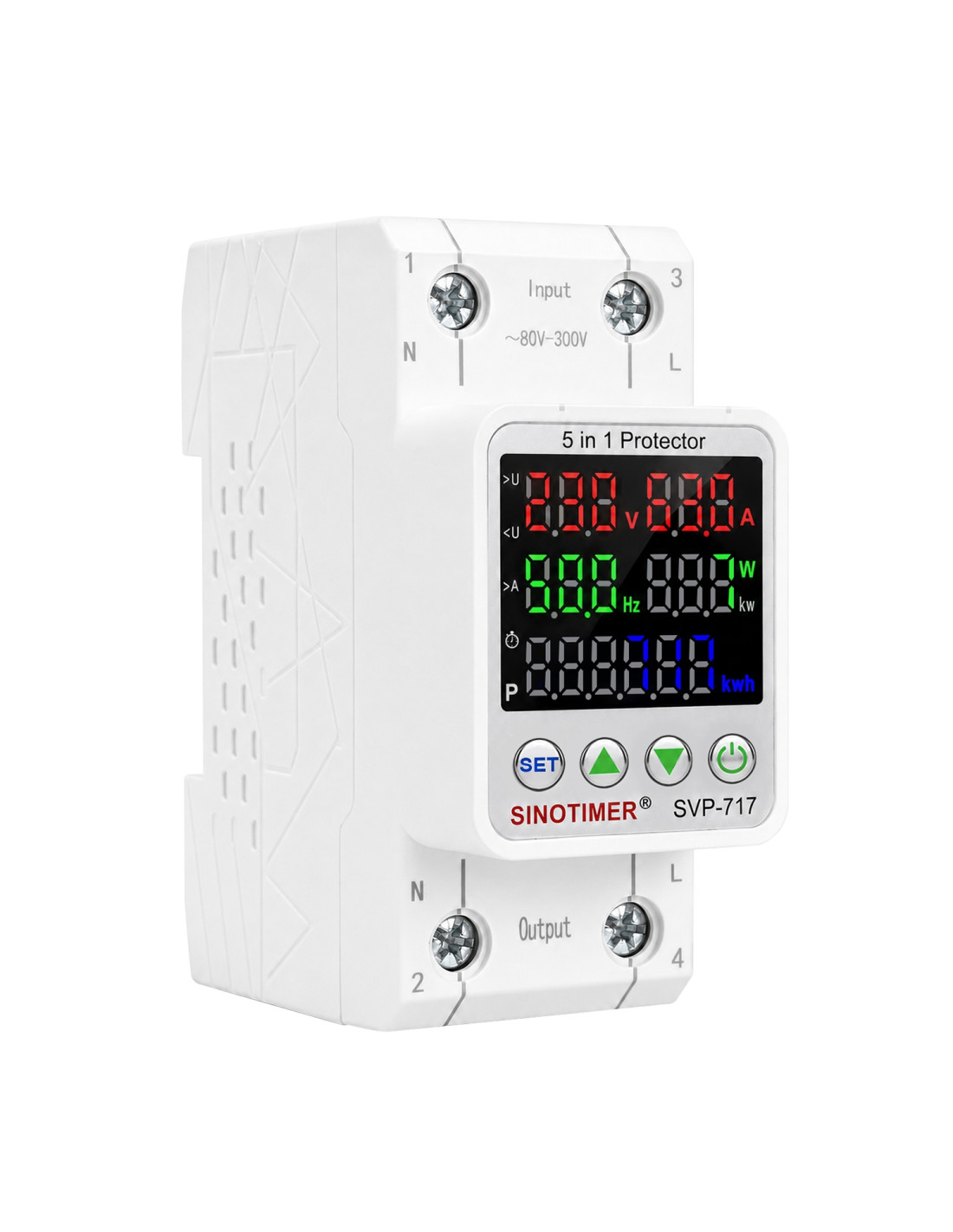

Model: SINOTIMER SVP-717
Varianta: 63A
Tip produs: Releu digital multifunctional de protectie si monitorizare pentru retele electrice monofazate, cu montaj pe sina DIN.

Functii

SINOTIMER SVP-717 este un dispozitiv 5-in-1, destinat protectiei si monitorizarii unei instalatii monofazate. Aparatul ofera protectie la supratensiune, subtensiune si supracurent, precum si monitorizarea parametrilor electrici si contorizarea energiei consumate.

Atunci cand unul dintre parametrii monitorizati depaseste limitele programate, dispozitivul deconecteaza sarcina. Dupa revenirea retelei in limitele acceptate, alimentarea este restabilita dupa timpul de reconectare configurat.

Parametri afisati

Ecranul digital permite monitorizarea:

• V – tensiune
• A – curent
• Hz – frecventa
• W / kW – putere instantanee
• kWh – energie electrica acumulata

Configurarea se realizeaza prin butonul SET si tastele ▲ / ▼. Butonul Power permite comanda manuala ON/OFF a iesirii.

Conectare electrica

Intrare – partea superioara:

• 1 – N: nul intrare
• 3 – L: faza intrare

Iesire – partea inferioara:

• 2 – N: nul iesire
• 4 – L: faza iesire

Instalare si siguranta

SVP-717 se monteaza in tabloul electric pe sina DIN. Instalarea trebuie efectuata cu alimentarea oprita si de catre personal autorizat, respectand obligatoriu bornele Input/Output si polaritatea L/N.

Dispozitivul nu inlocuieste protectia automata la scurtcircuit si nici protectia diferentiala RCD/RCBO. Aceste protectii trebuie utilizate separat, conform configuratiei instalatiei electrice.
