DOCUMENTATIE TEHNICA

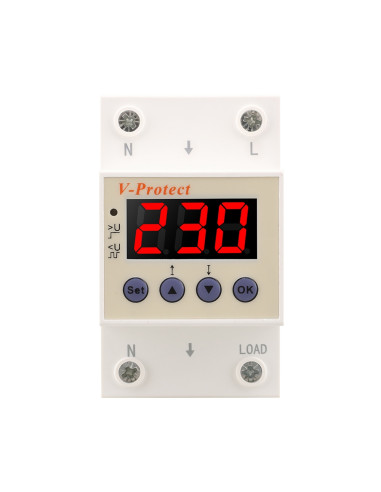

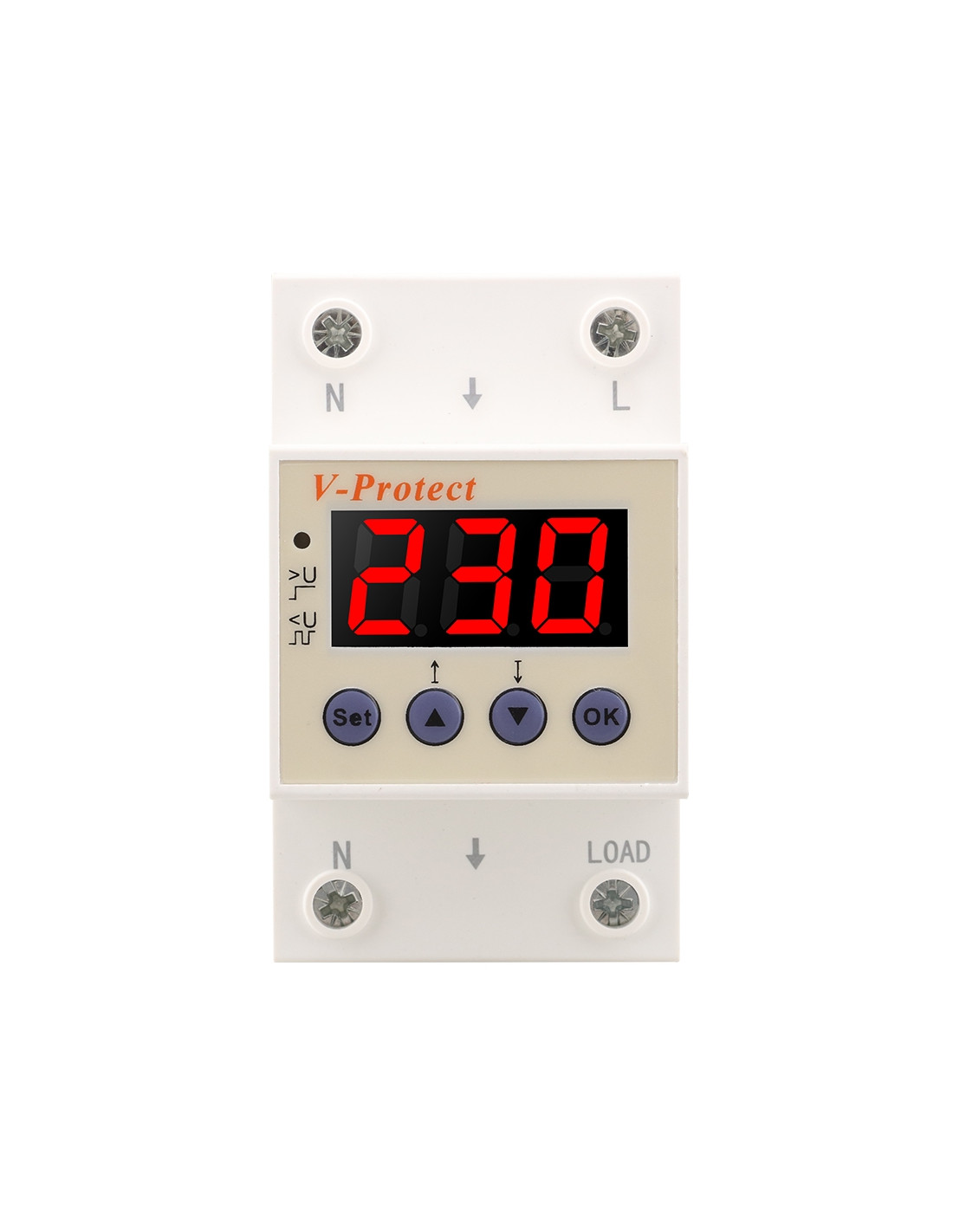

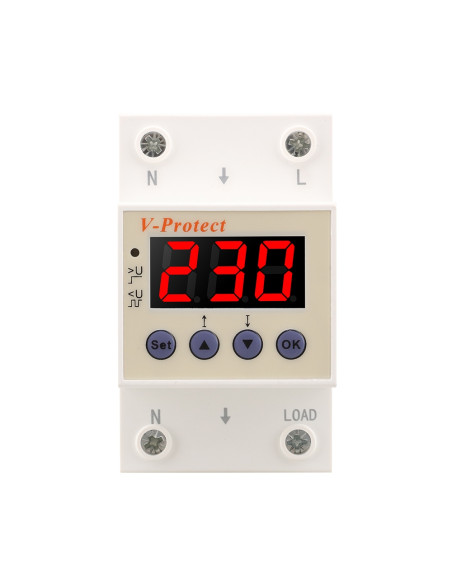

Releu protectie monofazic SINOTIMER SVP722-63A

1. Descriere generala

Releul de protectie monofazic SINOTIMER SVP722-63A este un dispozitiv electronic destinat protectiei instalatiilor electrice monofazice impotriva variatiilor periculoase ale tensiunii de alimentare. Aparatul monitorizeaza continuu tensiunea si decupleaza automat circuitul atunci cand valorile de supratensiune sau subtensiune depasesc limitele setate. Dupa revenirea tensiunii la valori normale si expirarea timpului de reconectare, releul reconecteaza automat circuitul.

Acest produs este utilizat pentru protectia echipamentelor electrice si electronice, pentru cresterea durabilitatii si sigurantei sistemelor electrice.

2. Aplicatii

• Protectia echipamentelor electrice monofazice

• Tablouri electrice pentru locuinte si spatii comerciale

• Centrale termice, pompe, aparate electrocasnice

• Sisteme de automatizare electrica

• Protectie impotriva fluctuatiilor de tensiune

3. Caracteristici principale

• Protectie la supratensiune reglabila

• Protectie la subtensiune reglabila

• Recuperare automata dupa revenirea tensiunii normale

• Afisaj digital pentru tensiune masurata

• Timp de reconectare reglabil

• Montaj pe sina DIN

4. Date tehnice

5. Functionare

Releul monitorizeaza permanent tensiunea retelei monofazice. In momentul in care tensiunea atinge sau depaseste pragul maxim setat sau scade sub pragul minim setat, dispozitivul decupleaza automat circuitul protejat. Dupa revenirea tensiunii in limite normale si dupa expirarea timpului de intarziere setat, releul reconecteaza automat circuitul.

6. Reglaje si control

Dispozitivul permite reglajul urmatorilor parametri:

• prag de supratensiune

• prag de subtensiune

• timp de reconectare dupa revenirea tensiunii

Reglajele se realizeaza prin potentiometre/frontale usor accesibile pe unitate.

7. Montaj si conectare

Produsul se monteaza pe sina DIN de 35 mm in tabloul electric. Conectarea se face in sistem monofazic respectand polaritatea fazei si a nulului. Se recomanda existenta unui dispozitiv de protectie suplimentar (siguranta automata) in amonte pentru delimitarea intregului circuit si protectia acestuia.

Instalarea si conexiunile electrice trebuie realizate cu atentie si in conformitate cu normele specifice de securitate si standardele in vigoare.

8. Continut pachet

• 1 x Releu protectie supratensiune/subtensiune SINOTIMER SVP722-63A

9. Observatii importante

• Releul nu inlocuieste dispozitivele de protectie la curent diferential sau sigurantele automate de circuit

• Nu se utilizeaza pentru controlul direct al sarcinilor care depasesc curentul nominal specificat

• Dispozitivul se utilizeaza exclusiv pentru protectia impotriva variatiilor de tensiune in retele monofazice

10. Avertisment de utilizare (standard Sinotimer)

Important:
Instalarea, configurarea si punerea in functiune a acestui echipament trebuie realizate exclusiv de catre personal calificat, in conformitate cu normele electrice in vigoare, legislatia aplicabila si instructiunile producatorului.
Nerespectarea acestor conditii poate conduce la functionare incorecta, avarii sau pericole pentru persoane si bunuri.
