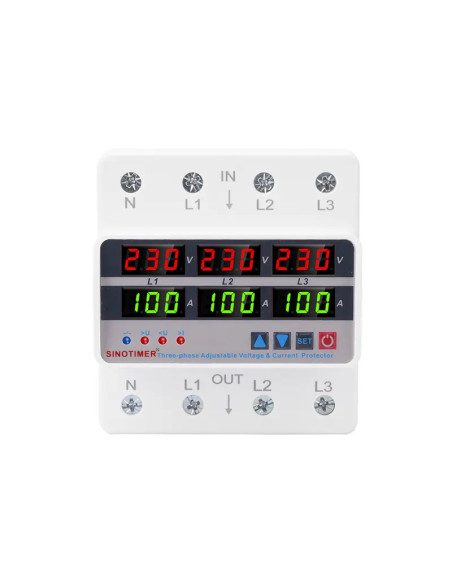

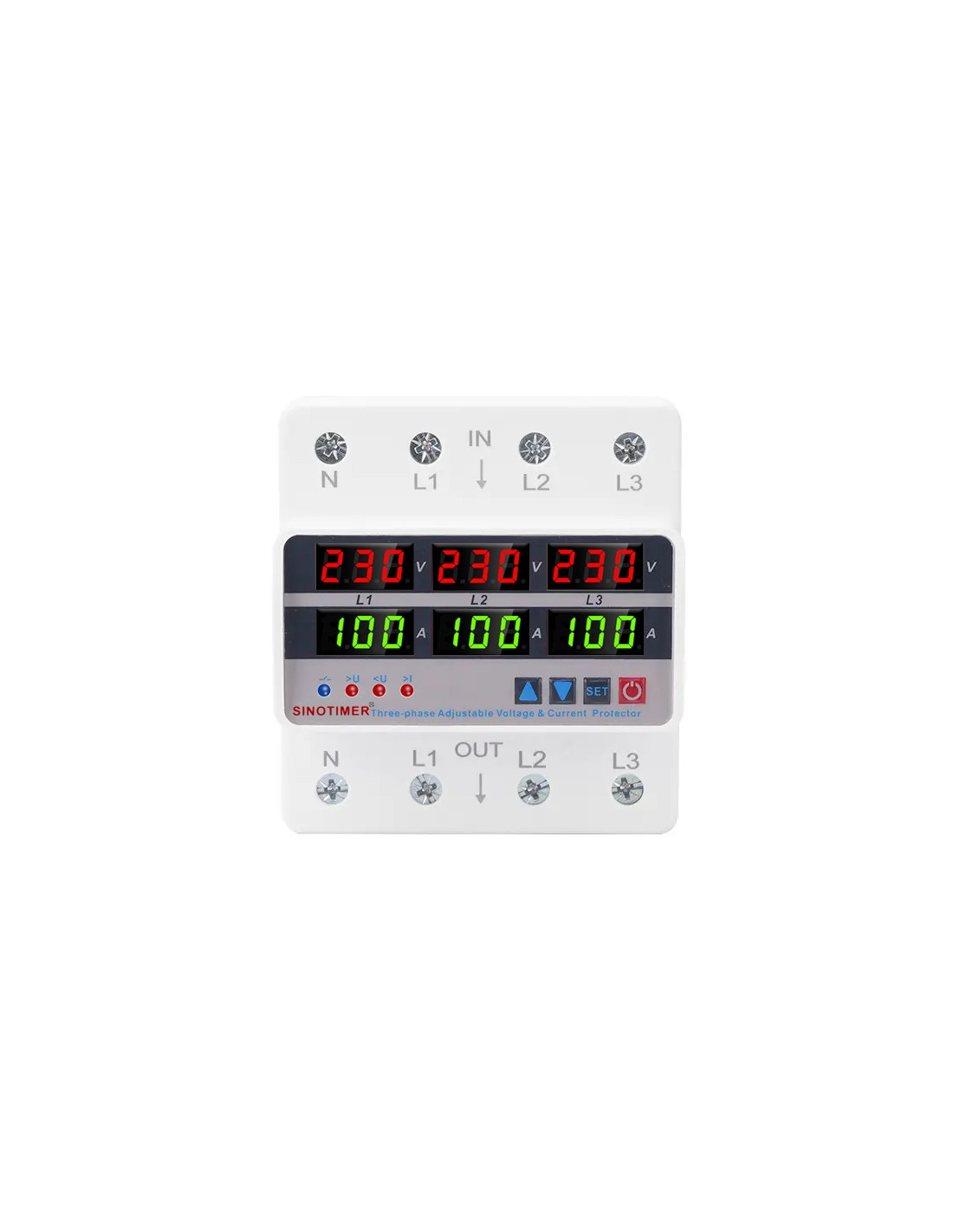

Releu trifazic, SINOTIMER, siguranta digitala de protectie tensiune 220V, reglabil 1-100A, recuperare automata, STVP-935-100A

1. Informații generale

• Denumire produs: Releu-siguranță digital de protecție tensiune trifazic

• Model: STVP-935-100A

• Tip: Dispozitiv de protecție trifazic, cu reglare între 1-100 A, cu recuperare automată și afișaj LCD

2. Principale funcții de protecție

1. Protecție la supratensiune (over-voltage)

2. Protecție la subtensiune (under-voltage)

3. Protecție la supracurent (over-current)

4. Protecție pentru dez-echilibru de faze (unequal phase voltages)

5. Protecție pentru secuență de fază inversă (secvență greșită)

6. Protecție la spargerea legăturii de nul (linie zero)

7. Protecție la defecțiuni de fază (fază lipsă)

8. Interogare cod de eroare pentru diagnosticare rapidă

3. Parametri tehnici reglabili și valori implicite

4. Domenii de utilizare

• Protejarea instalațiilor trifazice în locuințe, birouri, ateliere, mici facilități industriale

• Control și prevenție pentru echipamente sensibile la variații de tensiune sau curent

• Ideal pentru tablouri electrice principale unde se doresc protecții multiple într-un singur echipament

5. Schema de conectare (tipică)

          +----------------------------+
          |    REȚEA TRIFAZICĂ         |
          |   L1     L2     L3     N   |
          +---┬------┬------┬------┬--+
              │      │      │      │
              ▼      ▼      ▼      ▼
         [Terminale IN ale releului]
              │      │      │      │
              ▼      ▼      ▼      ▼
         [STVP-935-100A – unitatea de protecție]
              │      │      │      │
              ▼      ▼      ▼      ▼
         [Terminale OUT către circuitele protejate: L1, L2, L3, N]

Explicație schemă:

• Intrările L1, L2, L3, și N se conectează la cele patru conductoare ale rețelei: cele trei faze și nulul.

• Ieşirile L1, L2, L3, și N sunt legate către consumatorii sau circuitele care trebuie protejate.

• Dispozitivul monitorizează parametrii și decuplează circuitul în caz de abateri.

• După remedierea abaterilor (tensiune, curent, echilibru de faze), dispozitivul poate restabili automat alimentarea conform setărilor de întârziere.

6. Afișaj și indicatori de stare

• Afișaj LCD afișează atât tensiunile fazelor, cât și curentul (funcție de monitorizare).

• LED-uri sau simboluri pe LCD pot indica stări precum normal, supratensiune, subtensiune, supracurent, dezechilibru sau defecțiuni de fază.

• Coduri de eroare afișate pentru diagnosticare rapidă (de ex. “UE” – supratensiune, “UE-R” – revenire, “UC”(subtensiune), “EI”- dezechilibru etc., în funcție de standardul producătorului).

7. Setări și operare

1. Accesarea meniului de configurare printr-un buton „SET”.

2. Navigare între parametri (curent, supratensiune, subtensiune, dezechilibru, timpi, etc.) cu butoane sus/jos.

3. Salvarea setărilor cu același buton „SET”.

4. Trecerea în modul normal afișare după o perioadă de inactivitate sau după salvare automată.

5. În caz de eroare, afișarea codului de eroare până la resetare (automată sau manuală, conform modului setat).

8. Observații utile

• Este importantă respectarea poli­tăţilor corespunzătoare de fază la conectarea intrărilor, pentru a evita declanșarea protecțiilor de secvență inversă.

• După instalare, recomandabil să se facă o testare pentru fiecare protecție (supratensiune, subtensiune, dezechilibru etc.) înainte de punerea în funcțiune completă.

• În cazul unui declanșări frecvente, verifica stabilitatea rețelei electrice și eventualele surse de instabilitate (consumatori mari, scurtcircuite etc.).

• Protecția integrală (vizată: tensiune, curent, dezechilibru, secvență) oferă un nivel înalt de siguranță pentru echipamente.
