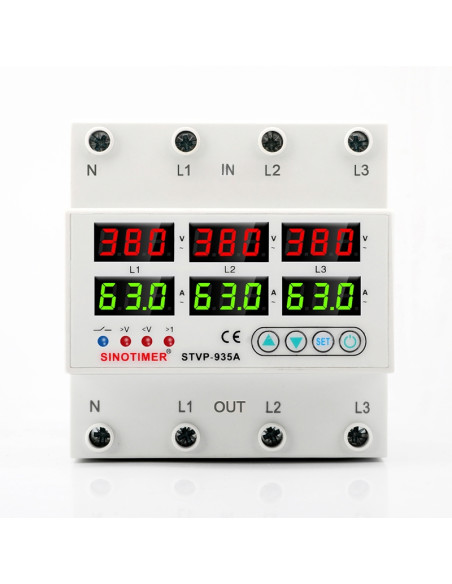

Releu trifazic, Sinotimer, siguranta digitala de protectie, tensiune afisata 380V, programabil intre 1-63A, STVP935A-63A-380V
STVP935-63A-380
Ultimele produse in stoc
659,21 lei
Cu TVA
Livrare în 1-4 zile lucrătoare
TENSIUNEA AFISATA PE FIECARE FAZA ESTE 380 V
DOCUMENTATIE TEHNICA

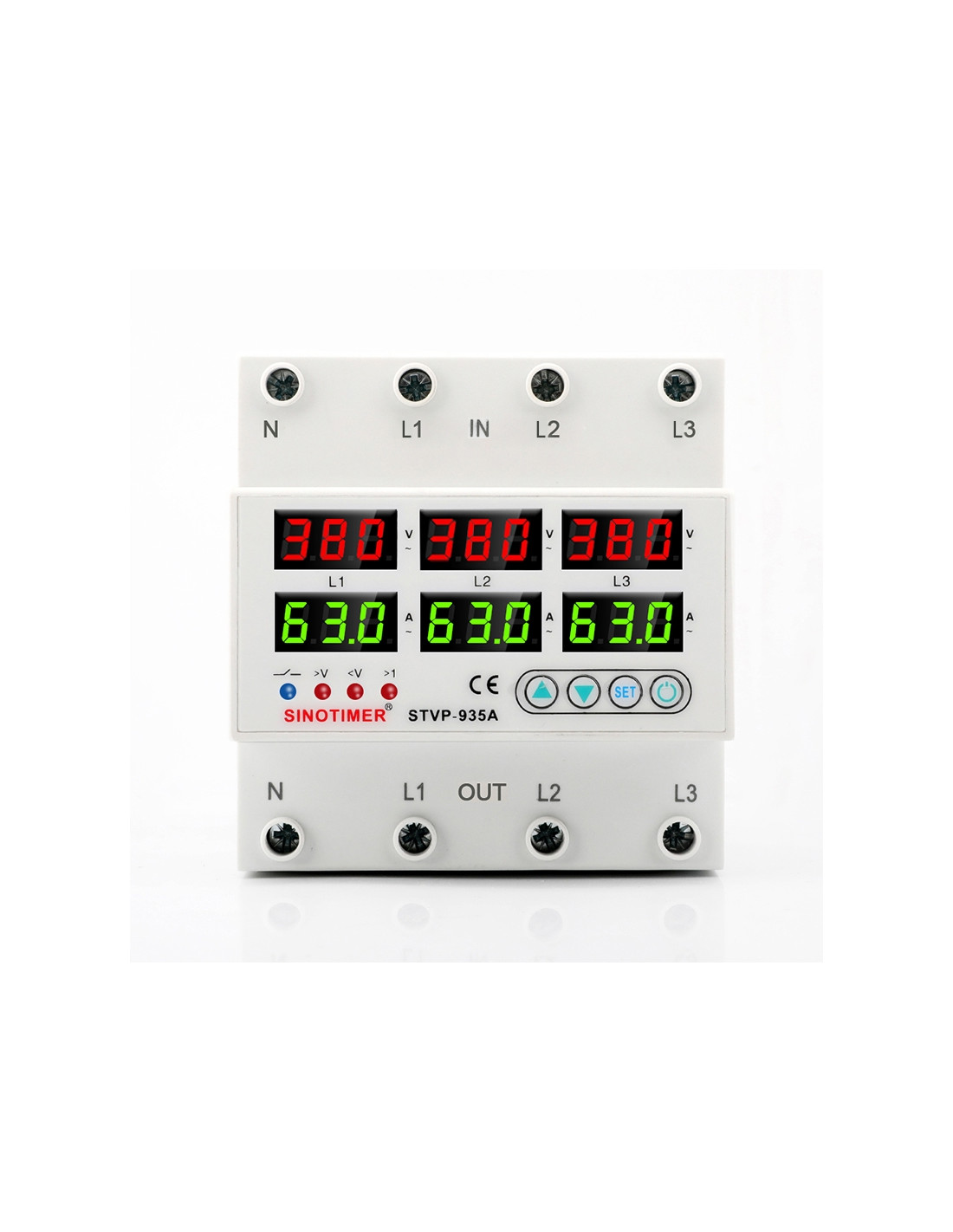

Releu trifazic SINOTIMER STVP935-63A-380
Siguranta digitala de protectie tensiune trifazica cu recuperare automata, cu afisare 380 pe faza.
1. Descriere generala
Releul trifazic SINOTIMER STVP935-63A-380 este un dispozitiv digital de protectie destinat instalatiilor electrice trifazate de 380V. Acesta monitorizeaza permanent tensiunea, curentul si starea fazelor, oferind protectie completa impotriva defectelor electrice frecvente din retelele trifazice.
Dispozitivul este prevazut cu afisaj LCD pentru monitorizarea parametrilor electrici in timp real si permite configurarea pragurilor de protectie direct din meniul intern.
Este destinat protectiei instalatiilor electrice, echipamentelor industriale, motoarelor, pompelor, compresoarelor, invertorarelor, sistemelor HVAC si altor consumatori trifazici sensibili.
Functioneaza cu recuperare automata dupa revenirea parametrilor electrici in limitele configurate.
2. Functii principale
- Protectie la supratensiune
- Protectie la subtensiune
- Protectie la supracurent
- Protectie lipsa faza
- Protectie secventa faze inversata
- Protectie dezechilibru faze
- Protectie pierdere nul
- Recuperare automata
- Afisare tensiune trifazica
- Afisare curent consumat
- Afisare coduri eroare
- Intarziere reglabila la pornire si reconectare
3. Caracteristici tehnice
| Caracteristica | Valoare |
|---|---|
| Model | STVP935-63A-380 |
| Tensiune nominala | AC 380V trifazic |
| Alimentare | 3 x 230V / 400V AC |
| Frecventa | 50/60Hz |
| Curent reglabil | 1 – 63A |
| Afisaj | LCD digital |
| Montaj | Sina DIN 35 mm |
| Contact iesire | 3NO |
| Tensiune izolatie | 700V |
| Grad protectie | IP20 |
| Temperatura functionare | -50°C pana la +55°C |
| Temperatura depozitare | -30°C pana la +70°C |
| Umiditate admisa | max. 50% fara condens |
| Altitudine maxima | 2000m |
4. Parametri de protectie
Protectie supratensiune
| Parametru | Interval |
|---|---|
| Prag supratensiune | 390 – 500V |
| Timp reactie | 0.1 – 10 secunde |
| Tensiune revenire | reglabila |
Protectie subtensiune
| Parametru | Interval |
|---|---|
| Prag subtensiune | reglabil |
| Timp reactie | 0.1 – 10 secunde |
| Tensiune revenire | reglabila |
Protectie supracurent
| Parametru | Interval |
|---|---|
| Curent reglabil | 1 – 63A |
Protectie dezechilibru faze
| Parametru | Interval |
|---|---|
| Dezechilibru admis | 10% – 50% |
| Dezactivare functie | DA |
| Timp reactie | 0.1 – 10 secunde |
Timpi reglabili
| Parametru | Interval |
|---|---|
| Intarziere pornire | 2 – 255 secunde |
| Intarziere reconectare | 2 – 600 secunde |
5. Afisaj si monitorizare
Dispozitivul afiseaza in timp real:
- tensiunea pe fiecare faza
- curentul consumat
- starea protectiilor
- codurile de eroare
- parametrii configurati
Afisajul LCD permite diagnosticarea rapida a problemelor din reteaua electrica.
6. Aplicatii recomandate
- tablouri electrice trifazate
- locuinte si vile
- cabane si pensiuni
- hale industriale
- ateliere
- pompe trifazice
- motoare electrice
- compresoare
- sisteme HVAC
- invertori si sisteme fotovoltaice
- echipamente industriale sensibile
7. Avantaje
- protectie completa pentru retele trifazice
- configurare usoara
- afisaj digital clar
- recuperare automata
- monitorizare permanenta
- montaj rapid pe sina DIN
- reglaj complet al parametrilor
- protectie pentru echipamente costisitoare
8. Instalare
Dispozitivul se monteaza pe sina DIN de 35 mm in tabloul electric.
Se recomanda:
- utilizarea unui disjunctor corespunzator
- conectarea conform schemei producatorului
- verificarea sectiunii conductorilor
- setarea parametrilor in functie de aplicatie
ATENTIE:
Instalarea si configurarea trebuie realizate doar de catre un electrician autorizat.
9. Continut pachet
- releu trifazic SINOTIMER STVP935-63A-380
- manual utilizare
- ambalaj original
10. Observatii
Dispozitivul este destinat exclusiv utilizarii in instalatii electrice trifazate AC 380V.
Nu se utilizeaza in medii:
- cu umezeala excesiva
- explozive
- cu praf conductiv
- expuse direct la apa sau radiatii solare puternice
- Tip Montaj
- Șină DIN
- Garanție Persoane Fizice
- 2 Ani
- Garanție Persoane Juridice
- 2 Ani
