DOCUMENTATIE TEHNICA

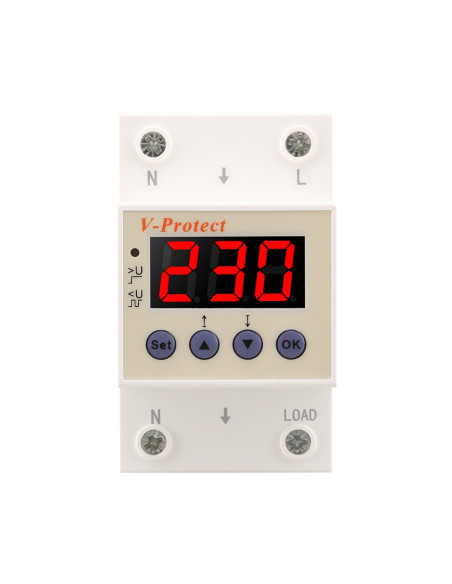

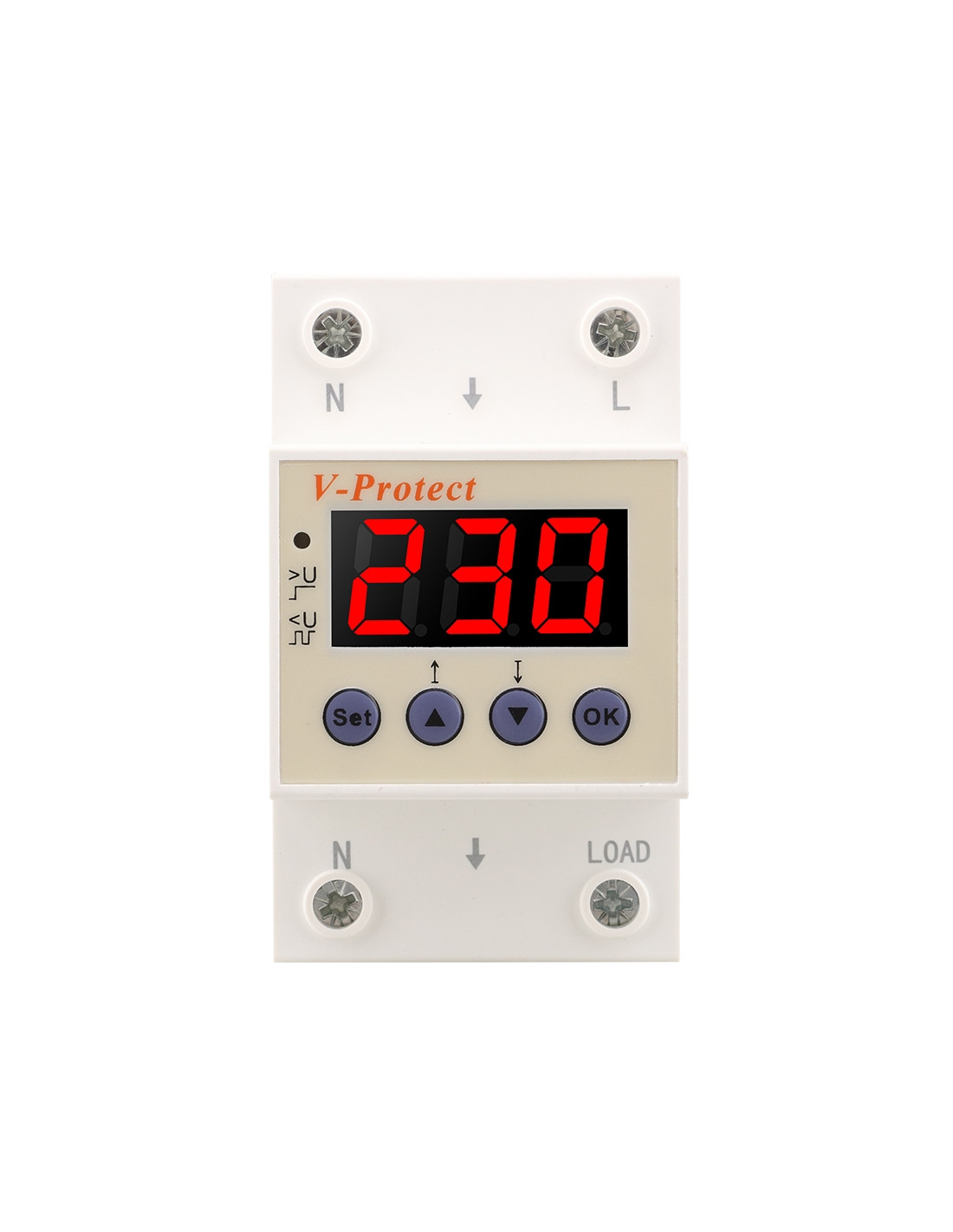

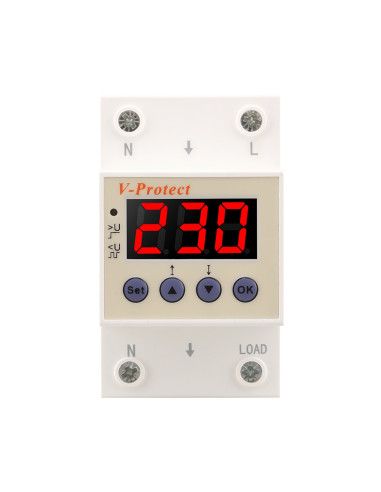

Releu protectie monofazic SINOTIMER SVP722-40A

1. Descriere generala

Releul de protectie monofazic SINOTIMER SVP722-40A este un dispozitiv electronic conceput pentru protectia instalatiilor electrice monofazice. Acesta monitorizeaza continuu tensiunea de alimentare si previne functionarea in conditii de supratensiune sau subtensiune prin decuplarea automata a circuitului. Dupa revenirea valorilor de tensiune in parametrii normali, releul permite reconectarea automata a circuitului.

Produsul este destinat protejarii echipamentelor electrice si electronice impotriva variatiilor mari de tensiune si poate fi utilizat atat in instalatii rezidentiale, cat si comerciale.

2. Aplicatii

• Protectia echipamentelor electrice monofazice

• Instalatii de iluminat si prize

• Centrale termice, pompe, aparate electrocasnice

• Panouri electrice rezidentiale si comerciale

• Protectie in aplicatii de automatizare electrica

3. Caracteristici principale

• Protectie la supratensiune cu prag reglabil

• Protectie la subtensiune cu prag reglabil

• Recuperare automata dupa revenirea tensiunii normale

• Afisaj digital al tensiunii masurate

• Timp de reconectare reglabil

• Montaj pe sina DIN 35 mm

• Functionare stabila si utilizare simpla

4. Date tehnice

5. Functionare

Releul masoara permanent tensiunea de alimentare a circuitului monofazic. Daca tensiunea depaseste pragul maxim setat sau scade sub pragul minim setat in reglajele dispozitivului, releul decupleaza automat circuitul protejat. Dupa ce tensiunea revine in parametrii normali si dupa expirarea timpului de reconectare, dispozitivul realizeaza reconectarea automata.

6. Reglaje si control

Releul permite urmatoarele reglaje:

• Prag supratensiune – stabileste valoarea de tensiune peste care se declanseaza protectia

• Prag subtensiune – stabileste valoarea de tensiune sub care se activeaza protectia

• Timp de reconectare – perioada de asteptare pana la reconectarea automata dupa ce tensiunea isi revine

Reglajele sunt realizate prin potentiometre montate frontal pe dispozitiv, permitand adaptarea parametrilor la conditiile specifice ale fiecarui circuit.

7. Montaj si conectare

Produsul se monteaza pe sina DIN de 35 mm in tabloul electric. Conectarea se face in sistem monofazic, respectand faza si nulul in mod corect. Se recomanda integrarea unui dispozitiv de protectie suplimentar (de exemplu siguranta automata) in amonte pentru delimitarea circuitului si protectia intregului tablou.

Montajul si conexiunile electrice trebuie realizate cu o atentie deosebita, conform normelor si standardelor in vigoare.

8. Continut pachet

• 1 x Releu protectie supratensiune/subtensiune SINOTIMER SVP722-40A

9. Observatii importante

• Releul nu inlocuieste dispozitivele de protectie la curent diferential sau sigurantele automate de circuit

• Nu se utilizeaza pentru controlul direct al sarcinilor care depasesc curentul nominal specificat

• Dispozitivul este destinat exclusiv protectiei impotriva variatiilor de tensiune si nu reprezinta o solutie de comanda pentru echipamente de putere

10. Avertisment de utilizare (standard Sinotimer)

Important:
Instalarea, configurarea si punerea in functiune a acestui echipament trebuie realizate exclusiv de catre personal calificat, in conformitate cu normele electrice in vigoare, legislatia aplicabila si instructiunile producatorului.
Nerespectarea acestor conditii poate conduce la functionare incorecta, avarii sau pericole pentru persoane si bunuri.
