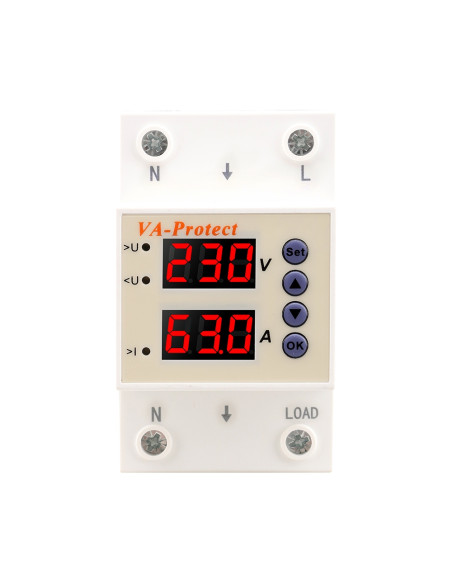

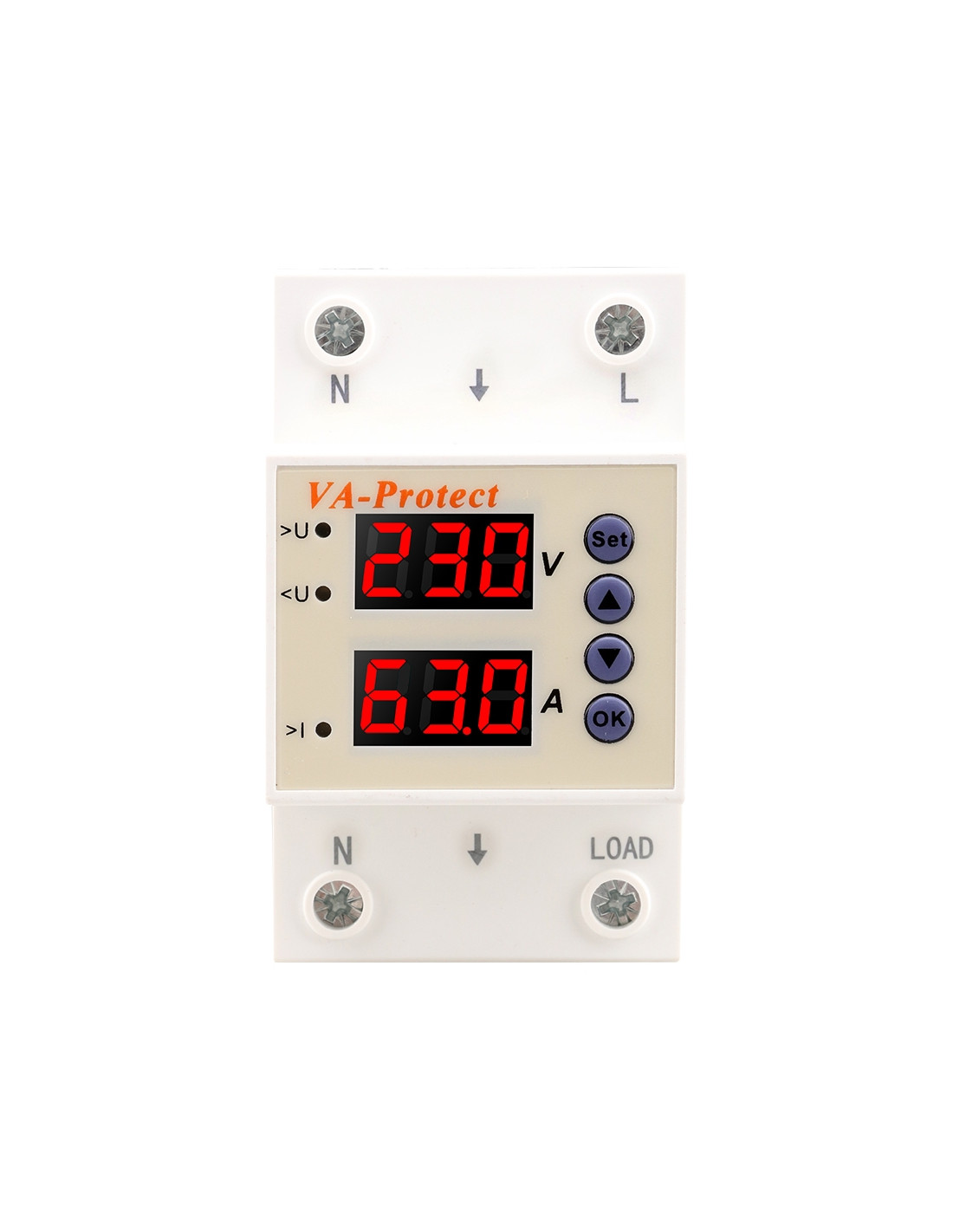

Releu protectie monofazic SINOTIMER SVP726-63A

1. Descriere generala

Releul de protectie monofazic SINOTIMER SVP726-63A este un dispozitiv electronic de protectie pentru instalatiile electrice monofazice. Acesta monitorizeaza tensiunea retelei si protejeaza impotriva supratensiunii si subtensiunii prin decuplarea automata a circuitului cand valorile de tensiune depasesc limitele stabilite si reconecteaza consumatorii dupa revenirea in parametrii normali.

2. Aplicatii

• Protectie pentru echipamente electrice monofazice

• Tablouri electrice pentru locuinte si spatii comerciale

• Centrale termice, pompe, uscatoare etc.

• Automatizari electrice

• Protectie circuite sensibile la fluctuatii de tensiune

3. Caracteristici principale

• Protectie la supratensiune reglabila

• Protectie la subtensiune reglabila

• Recuperare automata dupa revenirea tensiunii

• Afisare tensiune masurata

• Reglaj timp de reconectare

• Montaj pe sina DIN 35 mm

4. Date tehnice

5. Functionare

Dispozitivul monitorizeaza permanent tensiunea retelei.

• Cand tensiunea depaseste pragul maxim setat sau scade sub pragul minim setat, releul decupleaza automat circuitul protejat.

• Dupa ce tensiunea revine in limitele normale si dupa expirarea timpului de intarziere configurat, releul reconecteaza automat circuitul.

6. Reglaje si control

Releul permite reglajul urmatorilor parametri:

• Prag de supratensiune

• Prag de subtensiune

• Timp de reconectare dupa revenirea tensiunii
  Reglajele se realizeaza prin potentiometre/frontale ale dispozitivului.

7. Montaj si conectare

• Montaj pe sina DIN 35 mm in tabloul electric

• Alimentare monofazata: faza + nul

• Se recomanda utilizarea unui disjunctor si a altor elemente de protectie in tablou

• Se vor respecta instructiunile de conectare din manualul producatorului

8. Continut pachet

• 1 × Releu protectie supratensiune/subtensiune SINOTIMER SVP726-63A

9. Observatii importante

• Dispozitivul nu inlocuieste sigurantele automate sau protectiile de curent diferential

• Nu se utilizeaza pentru comanda directa a sarcinilor ce depasesc curentul nominal

• Este destinat protejarii circuitelor monofazice impotriva variatiilor de tensiune

10. Avertisment de utilizare

Important:
Instalarea, configurarea si punerea in functiune a acestui echipament trebuie realizate exclusiv de catre personal calificat, in conformitate cu normele electrice in vigoare, legislatia aplicabila si instructiunile producatorului.
Nerespectarea acestor conditii poate conduce la functionare incorecta, avarii sau pericole pentru persoane si bunuri.
