Documentatie tehnica – Sinotimer DDS024

Descriere produs

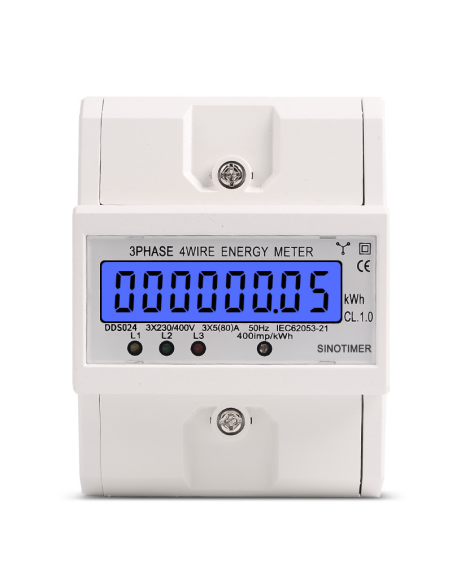

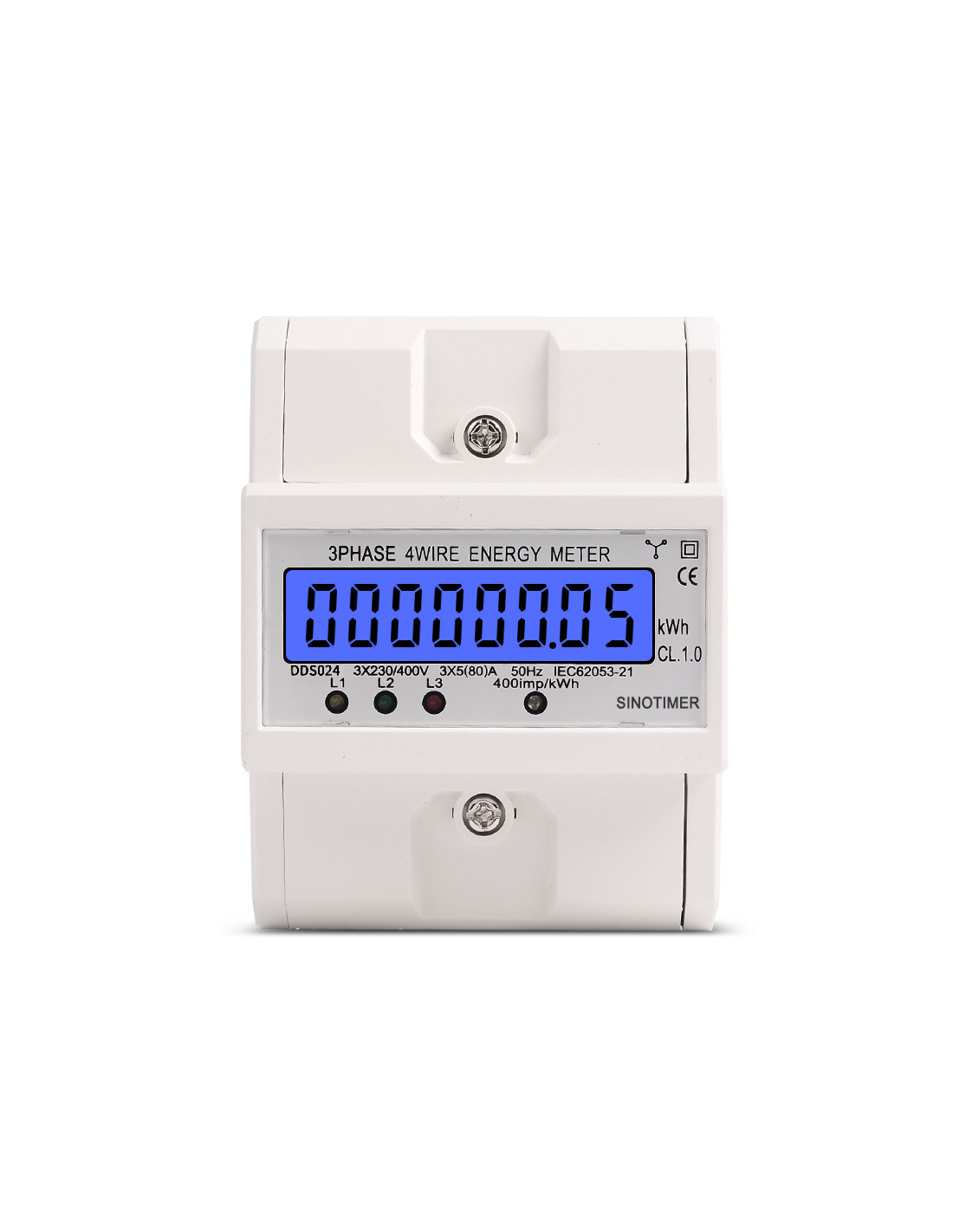

Sinotimer DDS024 este un contor electronic de energie trifazic (3 faze + nul), destinat masurarii consumului de energie activa in instalatii electrice trifazate. Dispozitivul utilizeaza conectare directa pana la 80A pe faza si afiseaza consumul pe un ecran LCD iluminat, usor de citit.

Este ideal pentru monitorizarea consumului de energie in locuinte, cladiri comerciale, ateliere, hale industriale si tablouri electrice trifazate.

Caracteristici principale

• Contor electronic trifazic 3P+N
• Masurare energie activa (kWh)
• Conectare directa fara transformatoare de curent
• Afisaj LCD iluminat cu fundal albastru
• Indicatori LED pentru fiecare faza (L1, L2, L3)
• Indicator impuls energie
• Precizie ridicata Clasa 1.0
• Montaj pe sina DIN 35 mm
• Dimensiuni compacte (4 module)

Specificatii tehnice

• Marca: Sinotimer
• Model: DDS024
• Tip produs: Contor de energie trifazic
• Sistem electric: 3 faze + N (3P4W)
• Tensiune nominala: 3×230/400V AC
• Curent nominal: 5A
• Curent maxim: 80A
• Frecventa: 50Hz
• Clasa de precizie: 1.0
• Standard: IEC62053-21
• Constanta impuls: 400 imp/kWh
• Afisaj: LCD iluminat
• Montaj: Sina DIN 35 mm
• Certificare: CE

Functii

• Masurarea consumului total de energie activa (kWh)
• Afisare permanenta a consumului
• Indicator LED pentru fiecare faza
• Indicator impuls de energie
• Functionare automata fara configurare
• Memorarea datelor in cazul intreruperii alimentarii

Aplicatii

• Locuinte alimentate trifazic
• Hale industriale
• Ateliere
• Cladiri comerciale
• Tablouri electrice
• Monitorizarea consumului de energie
• Sisteme electrice trifazate

Avantaje

• Conectare directa pana la 80A
• Afisaj LCD iluminat pentru citire usoara
• Instalare rapida pe sina DIN
• Precizie ridicata conform standardului IEC62053-21
• Indicatori separati pentru fiecare faza
• Consum propriu redus
• Fiabilitate ridicata

Conectare

• Intrare (INPUT):
  • Borna 1 – L1
  • Borna 3 – L2
  • Borna 5 – L3
  • Borna 7 – N
• Iesire (OUTPUT):
  • Borna 2 – L1
  • Borna 4 – L2
  • Borna 6 – L3
  • Borna 8 – N

Dimensiuni

• Inaltime: 100 mm
• Latime: 76 mm
• Adancime: 65 mm
• Latime corp: 4 module DIN (aprox. 72 mm)

Pachetul contine

• 1 × Contor de energie trifazic Sinotimer DDS024
• Manual de utilizare

Atentionari

• Produsul este destinat exclusiv retelelor trifazate 3×230/400V AC.
• Curentul maxim admis este de 80A pe faza.
• Instalarea si punerea in functiune trebuie realizate numai de catre un electrician autorizat, conform normelor electrice in vigoare.
