Documentatie tehnica – Sinotimer SDM009W

Descriere produs

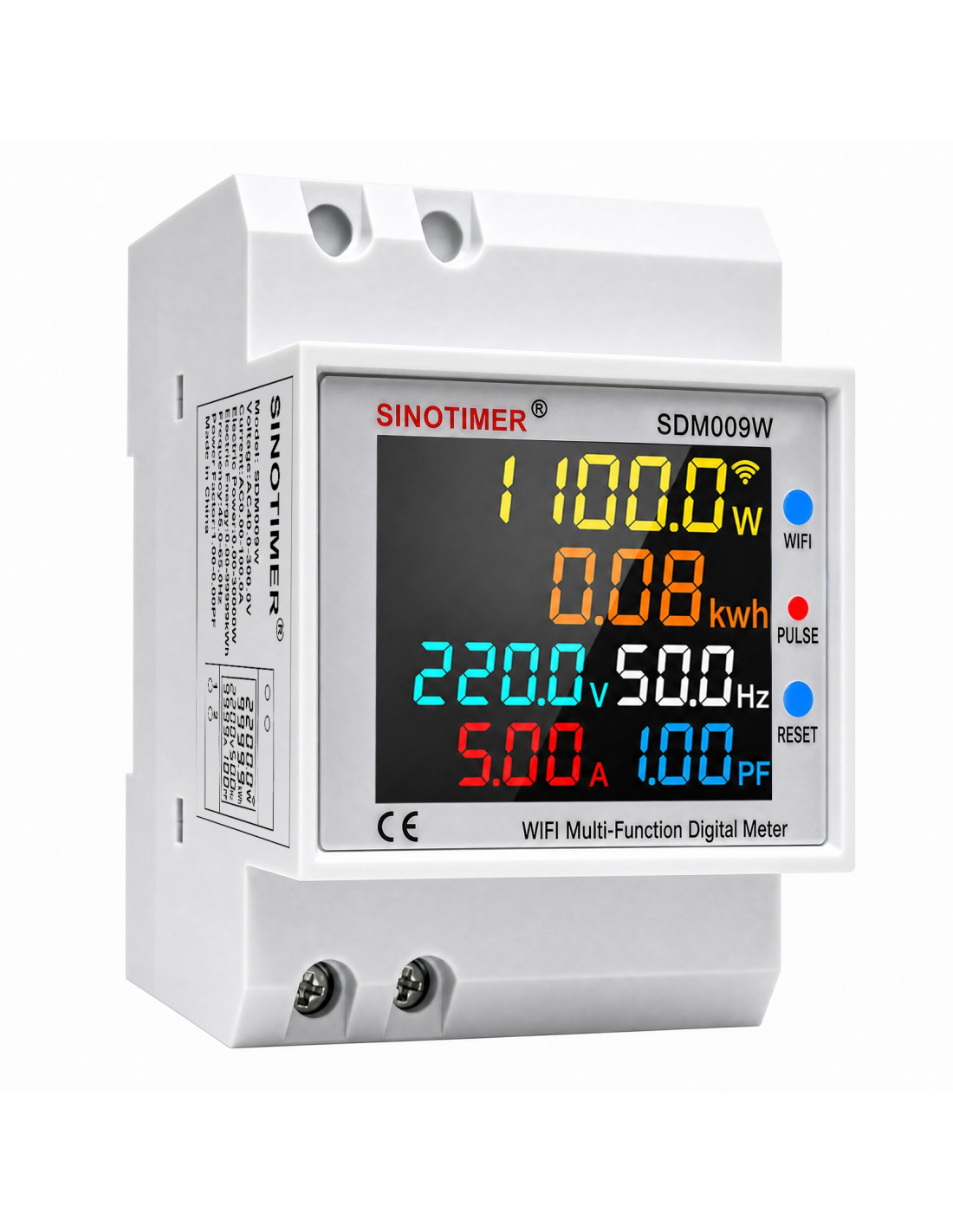

Sinotimer SDM009W este un contor inteligent de energie WiFi cu transformator de curent (CT) integrat, destinat monitorizării în timp real a parametrilor electrici și a consumului de energie. Dispozitivul permite vizualizarea datelor atât pe afișajul LCD color, cât și în aplicația Tuya Smart, oferind acces de la distanță prin internet.

Datorită senzorului CT încorporat, instalarea este rapidă și nu necesită întreruperea conductorului de măsurare, fiind ideal pentru locuințe, birouri, spații comerciale și aplicații industriale.

Caracteristici principale

• Monitorizare consum energie prin WiFi
• Compatibil cu aplicațiile Tuya Smart și Smart Life
• Transformator de curent (CT) integrat
• Afișaj LCD color cu unghi larg de vizualizare
• Monitorizare în timp real:
  • Putere (W)
  • Consum energie (kWh)
  • Tensiune (V)
  • Curent (A)
  • Frecvență (Hz)
  • Factor de putere (PF)
• Montaj pe șină DIN 35 mm
• Istoric consum energie în aplicație

Specificații tehnice

• Marca: Sinotimer
• Model: SDM009W
• Tip produs: Contor inteligent WiFi
• Alimentare: AC 40–300V
• Curent măsurat: 0–100A
• Putere maximă măsurată: 30.000W
• Domeniu energie: 0–99.999 kWh
• Frecvență: 45–65Hz
• Factor de putere (PF): 0.00–1.00
• Conectivitate: WiFi 2.4 GHz
• Aplicație compatibilă: Tuya Smart / Smart Life
• Transformator de curent: Integrat (CT)
• Diametru orificiu CT: 10 mm
• Montaj: Șină DIN 35 mm

Parametri monitorizați

• Putere activă (W)
• Energie consumată (kWh)
• Tensiune (V)
• Curent (A)
• Frecvență (Hz)
• Factor de putere (PF)

Funcții inteligente

• Monitorizare de la distanță prin internet
• Afișare în timp real a parametrilor electrici
• Istoric consum energie
• Vizualizare consum zilnic, lunar și anual
• Notificări în aplicație
• Integrare în automatizările Tuya

Instalare

• Montaj pe șină DIN 35 mm.
• Alimentarea dispozitivului se conectează la bornele dedicate de tensiune.
• Un singur conductor al circuitului măsurat (fază sau nul) se trece prin orificiul transformatorului de curent integrat.
• Sensul conductorului prin orificiu nu influențează precizia măsurătorii.

Dimensiuni

• Înălțime: aproximativ 80 mm
• Lățime: aproximativ 54 mm
• Adâncime: aproximativ 64 mm

Aplicații

• Monitorizarea consumului locuințelor
• Birouri
• Magazine
• Ateliere
• Spații comerciale
• Tablouri electrice
• Monitorizarea consumului aparatelor electrice
• Automatizări și sisteme Smart Home

Avantaje

• Transformator de curent integrat pentru instalare rapidă
• Nu este necesară întreruperea conductorului de măsurare
• Afișaj LCD color cu vizibilitate excelentă
• Monitorizare completă a parametrilor electrici
• Control și vizualizare prin aplicația Tuya Smart
• Compatibil cu rețele WiFi 2.4 GHz
• Dimensiuni compacte pentru montaj pe șină DIN

Compatibilitate

• Tuya Smart
• Smart Life
• Rețele WiFi 2.4 GHz

Pachetul conține

• 1 × Contor inteligent WiFi Sinotimer SDM009W
• Manual de utilizare

Atenționări

• Produsul funcționează exclusiv pe rețele WiFi 2.4 GHz.
• Curentul maxim măsurat este de 100A.
• Instalarea trebuie realizată de un electrician autorizat, cu respectarea normelor electrice în vigoare.
