Descriere produs

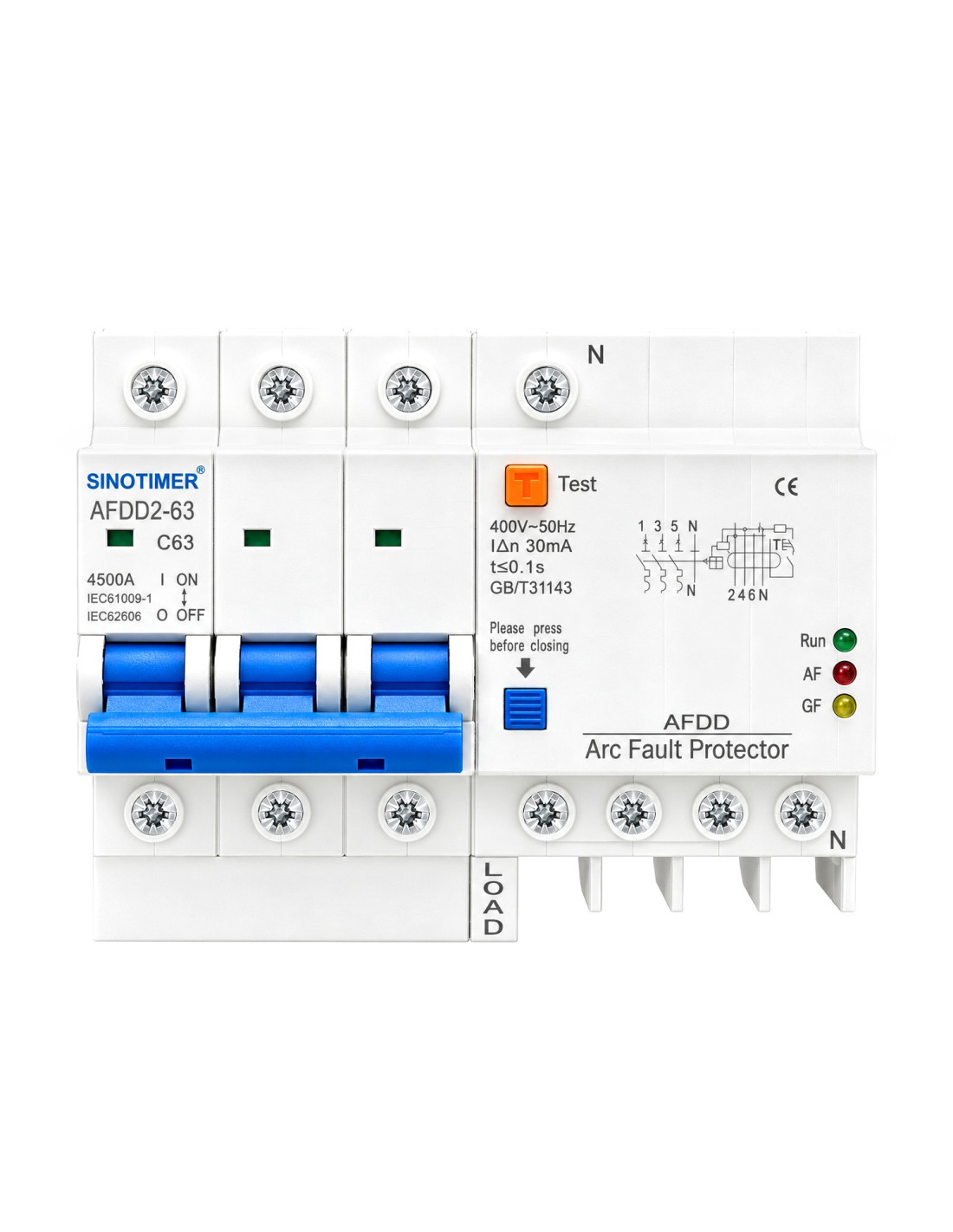

Sinotimer AFFD2-63 C63 este un dispozitiv de protectie multifunctional pentru instalatii electrice trifazate 3P+N, 400V AC, care combina intr-un singur aparat protectia la arc electric (AFDD), curent rezidual/diferential, suprasarcina si scurtcircuit.
Cu un curent nominal de 63A, caracteristica de declansare C si sensibilitate diferentiala de 30mA, dispozitivul este destinat instalarii in tablouri electrice pe sina DIN. Detectarea defectelor de arc electric contribuie la reducerea riscului de incendiu provocat de contacte imperfecte, conductoare deteriorate sau alte defecte capabile sa genereze arcuri electrice periculoase.
Modelul dispune de buton TEST, buton de resetare si indicatoare luminoase pentru identificarea rapida a starii dispozitivului. Maneta comuna permite actionarea simultana a polilor.
Protectii integrate
- AFFD – protectie la arc electric: detecteaza semnaturi caracteristice arcurilor electrice periculoase si declanseaza circuitul.
- Protectie diferentiala 30mA: detecteaza curentii reziduali/scurgerile de curent.
- Protectie la suprasarcina: intrerupe alimentarea atunci cand curentul depaseste limitele admise conform caracteristicii dispozitivului.
- Protectie la scurtcircuit: asigura declansarea rapida in cazul unui curent de scurtcircuit.
Avantaje
Dispozitivul reuneste mai multe functii de protectie intr-un singur echipament, economisind spatiu in tabloul electric si simplificand configuratia instalatiei. Este prevazut cu indicatoare Run / AF / GF, buton TEST, indicator mecanic al pozitiei contactelor si montare standard pe sina DIN.
Documentatie tehnica
| Caracteristica |
Specificatie |
| Producator |
SINOTIMER |
| Model |
AFFD2-63 |
| Configuratie |
3P+N |
| Numar conductoare comutate/protejate |
3 faze + neutru |
| Curent nominal |
63 A |
| Caracteristica declansare |
C (C63) |
| Tensiune nominala |
400 V AC |
| Frecventa |
50 Hz |
| Curent diferential nominal IΔn |
30 mA |
| Timp marcat de actionare |
≤ 0,1 s |
| Capacitate de rupere marcata |
4500 A (4,5 kA) |
| Protectie arc electric |
Da – AFDD |
| Protectie diferentiala |
Da |
| Protectie suprasarcina |
Da |
| Protectie scurtcircuit |
Da |
| Buton TEST |
Da |
| Buton reset |
Da |
| Indicator Run |
Verde |
| Indicator AF |
Rosu – Arc Fault |
| Indicator GF |
Galben – Ground Fault |
| Montaj |
Sina DIN |
| Latime aprox. |
92 mm (3,62') |
| Inaltime aprox. |
94 mm (3,70') |
| Adancime aprox. |
60 mm (2,36') |
| Standarde inscriptionate pe produs |
IEC 61009-1, IEC 62606 |
| Standard suplimentar inscriptionat |
GB/T 31143 |
Indicatoare de stare
Run – verde: indica functionarea/starea normala a modulului electronic.
AF – rosu: indicator asociat detectarii defectului de arc electric (Arc Fault).
GF – galben: indicator asociat defectului/scurgerii la pamant (Ground Fault).
Ferestrele mecanice de stare permit verificarea pozitiei contactelor: verde = OFF, respectiv rosu = ON, conform marcajelor si imaginilor produsului.
Schema de conectare
Alimentarea trifazata se conecteaza la bornele superioare:
L1 – L2 – L3 – N
Iesirea catre consumator este realizata prin bornele inferioare:
L1 – L2 – L3 – N
Neutrul trebuie conectat obligatoriu la borna marcata N, respectand schema inscriptionata pe dispozitiv. Partea inferioara este identificata pe produs ca LOAD.
Testare
Dupa instalare si alimentare, functionarea protectiei diferentiale trebuie verificata prin apasarea butonului portocaliu TEST (T). Dispozitivul trebuie sa declanseze. Daca testul nu produce declansarea, circuitul nu trebuie considerat protejat pana la verificarea instalatiei si a dispozitivului de catre personal calificat.
Instalare si siguranta
Montajul trebuie realizat numai de personal calificat, cu alimentarea electrica deconectata. Sectiunea conductoarelor, protectiile din amonte si curentul nominal de 63A trebuie alese in functie de instalatia electrica. Nu se depaseste capacitatea nominala a dispozitivului.
Important: AFDD2-63 nu inlocuieste proiectarea corecta a instalatiei, conductorul de protectie PE sau celelalte masuri de protectie impuse de instalatie si de normativele aplicabile. Specificatiile finale trebuie verificate si dupa marcajele existente pe produsul livrat.
